Estudo arc flash

Avaliação com estudo arc flash para segurança elétrica

O estudo arc flash é uma avaliação de engenharia elétrica que analisa a energia térmica potencialmente liberada por um arco elétrico em painéis e quadros de distribuição.

Também associado ao estudo de energia incidente, ele transforma dados reais da instalação em informações para apoiar decisões de segurança, como sinalização dos painéis, seleção de vestimentas antichama e definição de procedimentos de manutenção.

A TEME Engenharia foi fundada em 2015 por Luciano Torres, com formação em Engenharia Elétrica e Segurança do Trabalho, e atua em engenharia elétrica, civil, automação e caldeiraria.

Como ocorre o risco de arco elétrico

Um arco elétrico pode surgir quando uma falha provoca a passagem de corrente por um meio ionizado entre partes com diferença de potencial.

Em determinadas condições, o fenômeno libera calor intenso, luz, pressão, metal vaporizado, ruído e partículas.

Trabalhadores que realizam operação, inspeção ou manutenção próximos ao painel podem ficar expostos a queimaduras e outros efeitos graves, enquanto a instalação pode sofrer danos em componentes, interrupção operacional e agravamento da ocorrência.

Avaliações inadequadas, desatualizadas ou baseadas em dados incompletos podem levar a uma comunicação de risco incompatível com a instalação e dificultar a preparação das equipes de manutenção.

Quais dados são levantados em campo

A qualidade da análise depende da correspondência entre o modelo utilizado e as condições efetivas do sistema.

Por isso, o levantamento de campo normalmente verifica informações como:

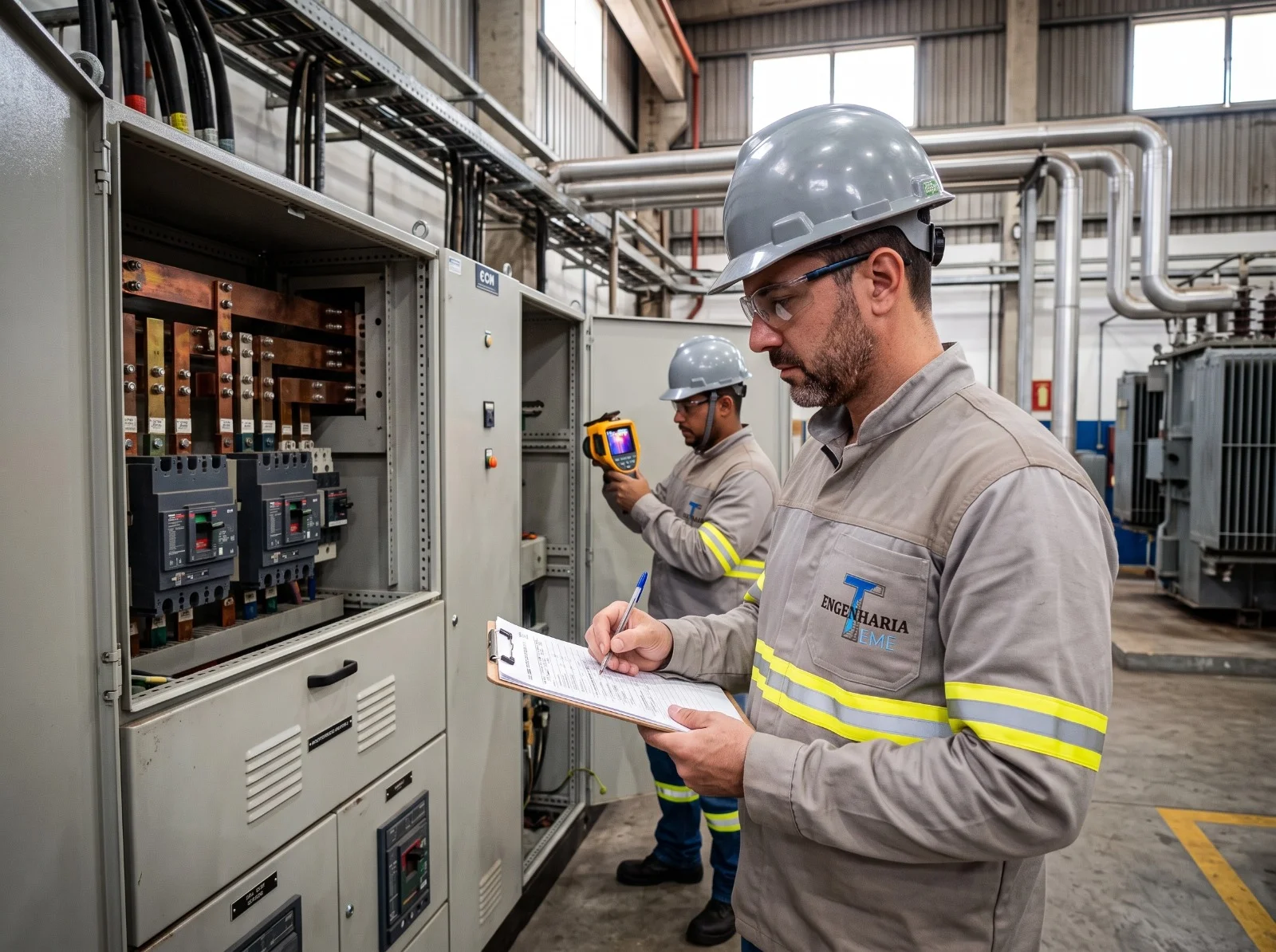

• Identificação e configuração dos painéis elétricos e quadros de distribuição;
• Características de disjuntores, fusíveis e demais dispositivos de proteção;
• Tipos, seções e condições dos cabos e condutores considerados na análise;
• Características da instalação elétrica relevantes para o estudo;
• Relações entre os equipamentos e os pontos nos quais a manutenção pode ser realizada.

Esses dados são organizados para permitir a análise do curto-circuito e a simulação do arco elétrico em software de engenharia.

A modelagem deve ser compreendida como uma representação técnica da instalação, não como uma substituição do levantamento presencial ou da avaliação profissional.

Quanto mais rastreáveis forem as informações de entrada, mais consistente tende a ser a interpretação dos resultados dentro do escopo definido.

Exemplo conceitual de aplicação

Imagine um painel de distribuição que precisa ser acessado durante uma atividade de manutenção.

A avaliação de energia incidente pode indicar que aquele ponto requer comunicação visual específica e determinada atenção à proteção contra o calor liberado por um eventual arco.

Com base nessa análise, uma etiqueta técnica pode informar o nível de energia incidente e as exigências de EPI aplicáveis ao painel avaliado.

A etiqueta não elimina o risco nem substitui o procedimento de trabalho, mas torna uma informação essencial mais visível para quem interage com o equipamento.

Esse tipo de estudo pode ser relevante em ambientes industriais, comerciais e institucionais, incluindo operações de infraestrutura, mineração, agroindústria, manufatura, logística e saneamento.

O escopo adequado depende da configuração elétrica, do uso dos equipamentos e das atividades realizadas no local.

Referências técnicas para a análise do arco elétrico

As principais referências consideradas no escopo informado para esse serviço são:

• NR-10: estabelece requisitos e condições de segurança para instalações e serviços em eletricidade no Brasil. No contexto do estudo, orienta a necessidade de controle dos riscos elétricos, documentação e adoção de medidas compatíveis com a atividade.
• IEEE 1584: fornece fundamentos técnicos e métodos de engenharia para avaliação de riscos associados ao arco elétrico e para o cálculo da energia incidente, conforme os parâmetros aplicáveis ao sistema analisado.
• NFPA 70E: apresenta práticas de segurança elétrica em ambientes de trabalho, incluindo princípios relacionados à proteção contra riscos de arco elétrico, fronteiras de aproximação, vestimentas e equipamentos de proteção.

Essas referências têm funções complementares.

A aplicação correta depende das características da instalação, da versão normativa pertinente e da responsabilidade técnica do profissional habilitado.

Por isso, uma análise documental isolada ou uma estimativa genérica não deve ser tratada como equivalente a um estudo desenvolvido a partir dos dados reais dos painéis.

Metodologia: dos dados de campo à recomendação de segurança

A qualidade e a atualidade desses dados são essenciais: alterações posteriores em dispositivos de proteção, condutores, transformadores ou configurações operacionais podem modificar os resultados e devem ser avaliadas por profissional competente.

Etapas da análise técnica:

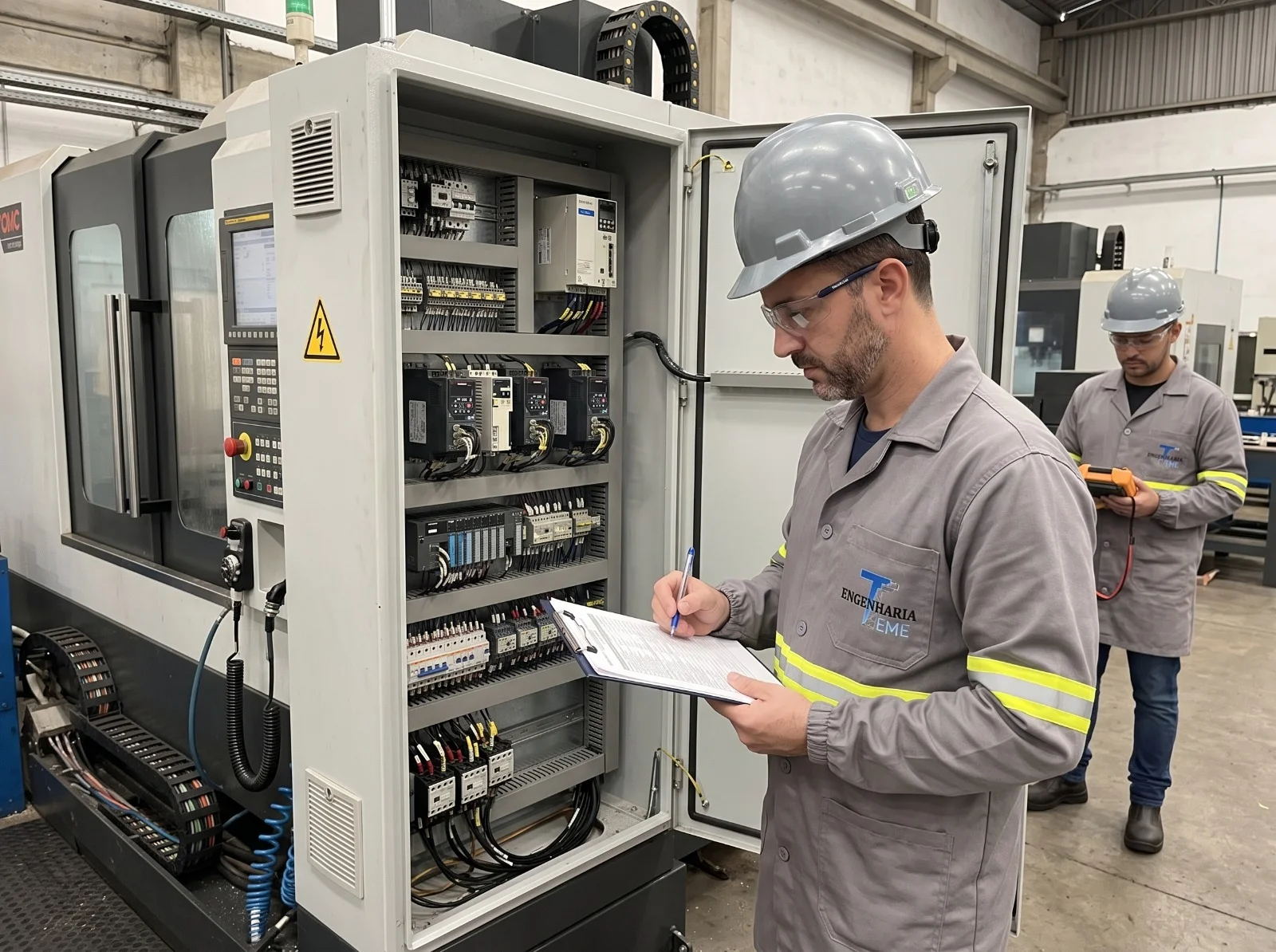

1. Levantamento da instalação: identificação dos painéis e coleta das características elétricas relevantes, com registro das informações disponíveis no local e na documentação técnica.
2. Modelagem em software de engenharia: inserção dos dados em ferramenta de simulação para representar a configuração elétrica analisada.
3. Análise de curto-circuito: avaliação das correntes de falta previstas para os pontos considerados, conforme os parâmetros e as premissas adotados no estudo.
4. Simulação do arco elétrico: aplicação do método técnico selecionado para estimar o comportamento do evento de arco nos painéis avaliados.
5. Determinação da energia incidente: cálculo do nível de energia que pode alcançar a área de trabalho, expresso em cal/cm², associado a cada painel e cenário analisado.
6. Interpretação e comunicação do risco: organização dos resultados em relatório e definição das informações que devem ser comunicadas visualmente no equipamento.

A unidade cal/cm² expressa a quantidade de energia térmica incidente sobre uma área.

Ela não representa, sozinha, uma autorização para executar qualquer atividade nem substitui a avaliação das condições reais de trabalho.

O valor obtido deve ser interpretado junto com o painel específico, o cenário calculado, os procedimentos aplicáveis e os equipamentos de proteção definidos por profissional habilitado.

A classificação de risco associada a cada painel também deve ser apresentada conforme o método e os critérios adotados no estudo, sem transportar categorias ou limites de uma instalação para outra.

Relatório, memorial de cálculo e sinalização

O serviço contempla relatório técnico assinado por engenheiro eletricista, Anotação de Responsabilidade Técnica vinculada ao CREA-RS, memorial de cálculo de curto-circuito, simulação de arco elétrico e determinação da energia incidente em cal/cm².

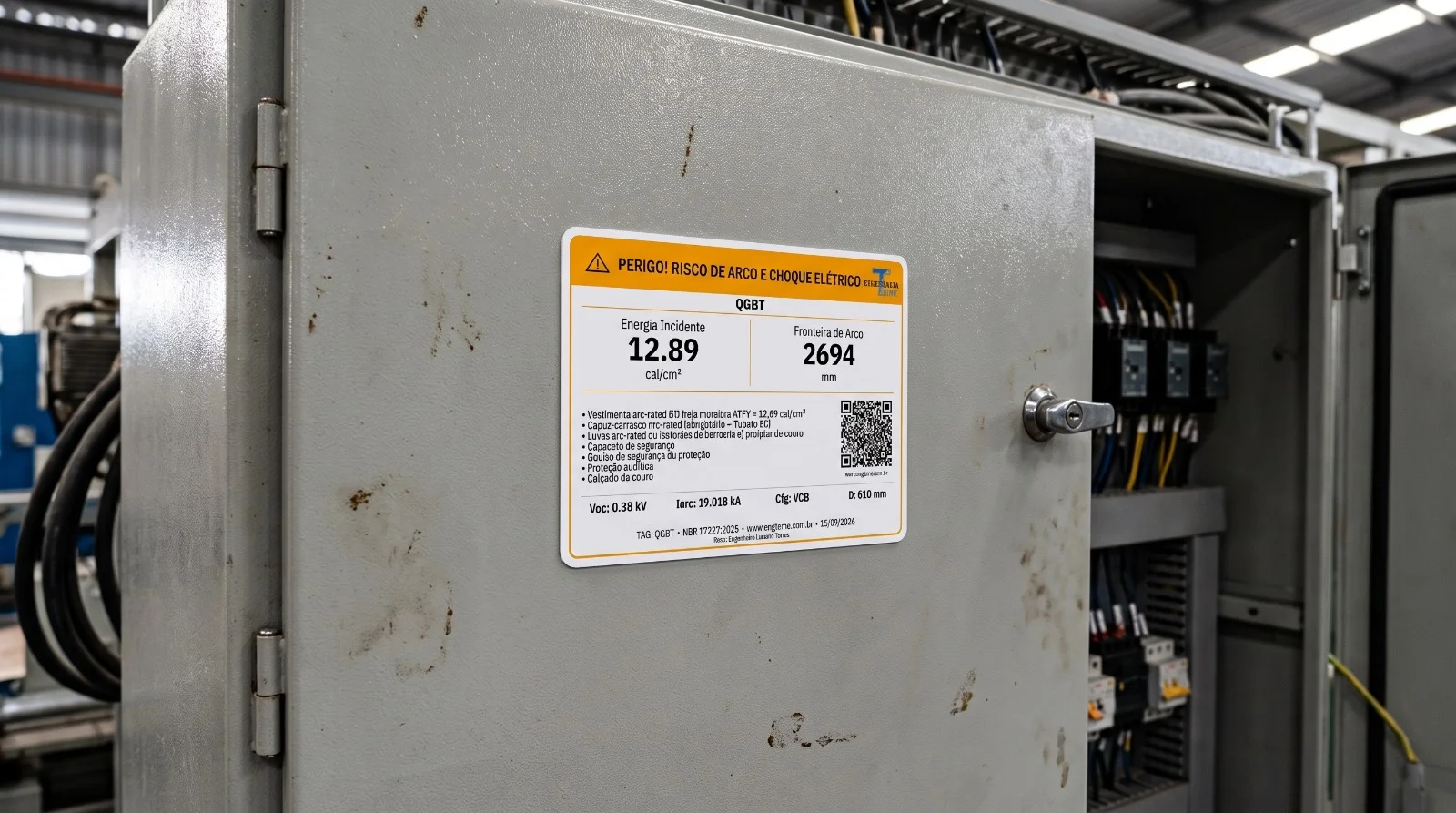

Também são confeccionadas etiquetas técnicas em vinil autoadesivo para instalação visível nos painéis avaliados, contendo os níveis de energia e as exigências de EPI indicadas para a comunicação do risco.

O relatório registra premissas, resultados e recomendações do escopo analisado; o memorial permite acompanhar a base dos cálculos; a ART identifica a responsabilidade técnica; e a etiqueta leva ao painel uma síntese que pode apoiar a consulta antes de intervenções elétricas.

A etiqueta, entretanto, não substitui bloqueio e etiquetagem, desenergização quando aplicável, procedimentos operacionais, capacitação ou avaliação específica da tarefa.

Mudanças regulatórias, alterações físicas na instalação e modificações nos dispositivos de proteção podem exigir atualização da documentação.

Estudo de energia incidente, SPDA e termografia não são a mesma avaliação

Os três serviços podem integrar um programa de gestão elétrica, mas possuem finalidades diferentes:

Avaliação
Foco principal
Tipo de informação gerada

Estudo de energia incidente
Análise do risco térmico associado a um possível arco elétrico
Energia incidente, em cal/cm², simulações, recomendações de proteção e sinalização dos painéis avaliados

Laudo de SPDA
Verificação relacionada ao sistema de proteção contra descargas atmosféricas
Informações sobre a avaliação do SPDA, conforme o escopo técnico contratado e as referências aplicáveis

Termografia
Identificação de padrões térmicos anormais em componentes e conexões durante a inspeção
Registro de temperaturas e diferenças térmicas que podem indicar necessidade de investigação

Checklist para preparar uma conversa técnica

Antes de solicitar uma avaliação, o responsável pela instalação pode reunir:

• Identificação dos painéis de distribuição e dos equipamentos envolvidos;
• Diagramas unifilares, projetos elétricos e documentos de alterações realizadas;
• Dados disponíveis de disjuntores, fusíveis, cabos, transformadores e demais componentes;
• Informações sobre tensões, fontes de alimentação e interligações conhecidas;
• Registros de manutenção, ampliações, substituições ou mudanças de configuração;
• Áreas em que há atividades de manutenção, inspeção ou operação próximas aos painéis;
• Laudos, estudos ou relatórios anteriores que possam contribuir para a análise;
• Relação das unidades, plantas ou setores que devem ser incluídos no escopo;
• Dúvidas sobre etiquetas, relatório técnico, memorial de cálculo e responsabilidade técnica;
• Referência à localização da instalação, especialmente quando o atendimento regional for relevante.

A ausência de algum documento não deve ser preenchida com suposições.

O ideal é informar claramente o que está disponível e permitir que a empresa especializada avalie quais dados precisam ser confirmados em campo.

Defina o escopo da avaliação da instalação

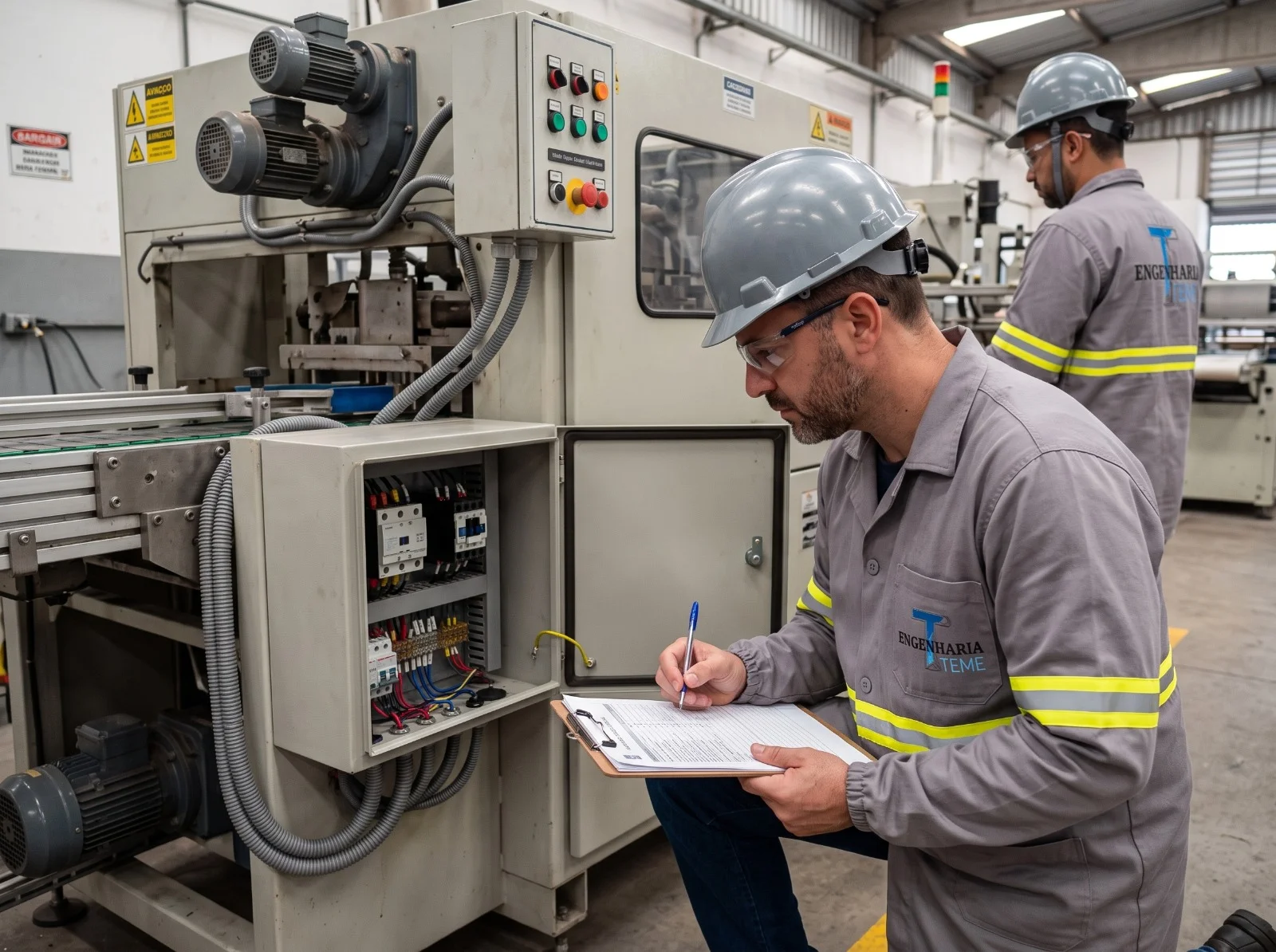

Para planejar um estudo arc flash, reúna a documentação disponível e informe quais painéis, unidades e atividades precisam ser avaliados.

Entre em contato com a equipe para esclarecer as condições de atendimento e solicitar uma avaliação do projeto, incluindo levantamento em campo, documentação e sinalização dos equipamentos.

Esclarecimentos sobre arco elétrico e documentação

Quando revisar o estudo de arco elétrico?

A revisão deve ser avaliada após alterações em fontes, transformadores, dispositivos de proteção, cabos ou configurações operacionais, além de mudanças relevantes nas referências técnicas.

O que significa cal/cm² no relatório?

A unidade expressa a energia térmica incidente sobre uma área na condição calculada e deve ser interpretada com as premissas e a distância de trabalho adotadas.

A etiqueta do painel é suficiente para definir a proteção?

A etiqueta comunica os resultados da avaliação, mas a seleção dos equipamentos de proteção também depende da tarefa, dos procedimentos e das condições reais de trabalho.
