Montagem de subestação

O que é montagem de subestação e quando ela é necessária

O serviço de montagem de subestação exige análise das condições técnicas e operacionais.

Montagem de subestação: etapas, normas e aplicações industriais.

A montagem de subestação é o conjunto de atividades de engenharia, instalação, ensaio e comissionamento necessário para implantar uma subestação transformadora conectada a uma rede de média tensão.

Sua função é receber a energia elétrica em um determinado nível de tensão, realizar a transformação conforme as necessidades da instalação e disponibilizar alimentação adequada para a distribuição interna do empreendimento.

Em uma solução de média tensão, a subestação pode integrar estruturas civis, postes, cabos, transformadores, equipamentos de proteção, manobra e medição, além de elementos eletromecânicos.

A configuração deve ser definida a partir da demanda elétrica, das características do terreno, da expansão prevista, dos requisitos da concessionária local e das condições de segurança aplicáveis ao projeto.

Como a média tensão se relaciona ao empreendimento

A alimentação em média tensão é considerada em instalações que possuem demanda elevada, necessidade de expansão ou características operacionais que exigem uma infraestrutura elétrica dedicada.

A subestação transformadora permite adaptar o fornecimento recebido à tensão necessária para os sistemas e equipamentos da unidade, sempre conforme o projeto e os critérios técnicos aplicáveis.

Esse planejamento é especialmente relevante quando uma empresa pretende instalar uma nova planta, ampliar a carga de uma unidade existente ou estruturar um loteamento industrial.

Nesses cenários, a análise não deve considerar apenas a carga atual: também é importante avaliar futuras ampliações, cargas críticas, continuidade operacional, espaço físico para a instalação e possibilidades de manutenção.

Cenários em que a solução pode ser avaliada

• Indústria: Novas fábricas, ampliações de linhas de produção e instalações com equipamentos de maior demanda elétrica.
• Infraestrutura e logística: Centros operacionais, áreas de movimentação, armazéns e empreendimentos que dependem de alimentação elétrica robusta.
• Mineração: Unidades de extração, beneficiamento e apoio operacional que necessitam de fornecimento compatível com cargas industriais.
• Agroindústria e alimentos: Plantas de processamento, armazenagem, refrigeração, bombeamento e demais sistemas produtivos.
• Saneamento: Sistemas de bombeamento e outras estruturas cuja operação depende de fornecimento elétrico confiável.
• Loteamentos industriais: Áreas planejadas para receber diferentes consumidores e que precisam de uma infraestrutura de distribuição dimensionada para a ocupação prevista.

A subestação pode ser concebida em alvenaria ou ao tempo, conforme as características do local e as definições do projeto.

A escolha da solução deve considerar a implantação física, a acessibilidade para inspeções e manutenção, a proteção dos equipamentos e as exigências da concessionária.

O que avaliar antes de iniciar

Antes de solicitar uma proposta técnica, o responsável pelo empreendimento deve reunir, quando disponíveis, informações como localização da instalação, atividade desenvolvida, demanda existente ou prevista, tensão de fornecimento, cargas principais, etapas de expansão, disponibilidade de área e documentação relacionada à concessionária.

Também é útil informar se a necessidade envolve uma instalação nova, ampliação, manutenção ou reparo.

A avaliação técnica deve relacionar esses dados ao projeto elétrico, à rede de média tensão e às condições de operação da unidade.

Dessa forma, a montagem de subestação deixa de ser tratada apenas como uma instalação de equipamentos e passa a ser planejada como parte da infraestrutura, da segurança e da continuidade operacional do empreendimento.

A TEME Engenharia atua desde 2015 com soluções integradas em engenharia elétrica e também possui atuação nas áreas civil e de caldeiraria.

Para empresas de diferentes portes e segmentos, a análise inicial pode ajudar a definir o escopo adequado da solução, incluindo a necessidade de projeto, execução, ensaios, comissionamento, manutenção ou reparo, sem substituir a avaliação específica das condições do local e das exigências aplicáveis.

Etapas do projeto à energização da rede de média tensão

A execução de uma rede de média tensão e de uma subestação transformadora depende de uma sequência técnica que conecta planejamento, projeto, instalação, ensaios e comissionamento.

Cada etapa deve considerar a demanda elétrica do empreendimento, as características do local, os padrões da concessionária e os requisitos aplicáveis da NBR 14039.

Essa organização reduz incompatibilidades e ajuda a preparar a instalação para uma energização segura.

1. Levantamento e planejamento

O trabalho começa com a compreensão da necessidade do empreendimento.

Nessa fase, são analisados o tipo de operação, a carga prevista, possíveis ampliações, o ponto de conexão, a disponibilidade de área e as condições físicas para a implantação da rede e da subestação.

Também é importante verificar a existência de redes, acessos, interferências civis, travessias, edificações próximas e limitações para circulação de equipes e equipamentos.

Quando a instalação atende uma nova planta, uma ampliação de carga ou um loteamento industrial, o planejamento deve considerar tanto a demanda atual quanto a evolução esperada da operação, conforme os dados disponíveis do cliente.

2. Projeto e compatibilização

Com as informações levantadas, é desenvolvido o projeto da solução elétrica.

O planejamento pode abranger a rede aérea de distribuição, a subestação transformadora, os equipamentos de proteção e manobra, os condutores, os pontos de entrada e os demais elementos necessários à instalação.

A compatibilização com as disciplinas civil e de caldeiraria é relevante quando há necessidade de bases, estruturas, abrigos, encaminhamentos ou componentes metálicos.

O projeto também deve ser confrontado com os padrões da concessionária local e com os requisitos técnicos aplicáveis ao empreendimento.

A definição final dos componentes e da configuração depende da análise específica da instalação.

3. Execução da rede e instalação dos componentes

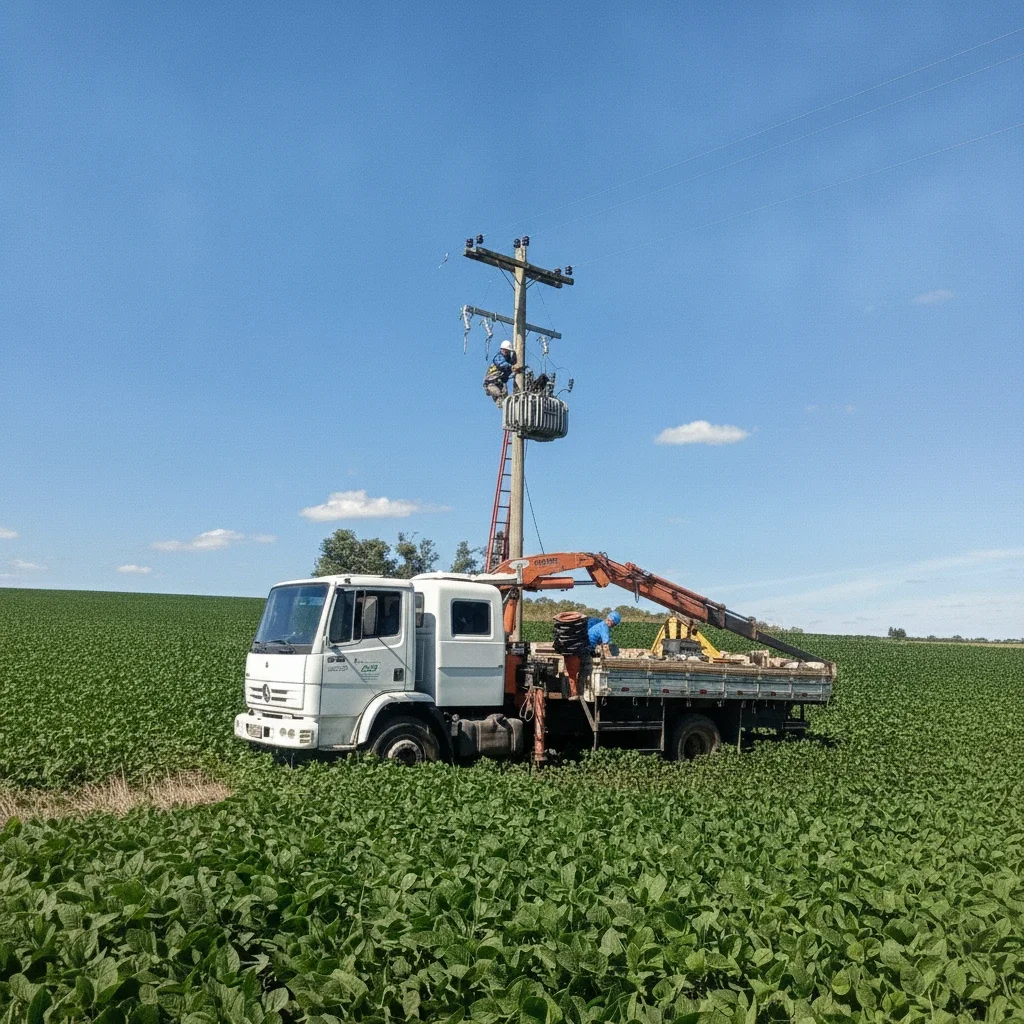

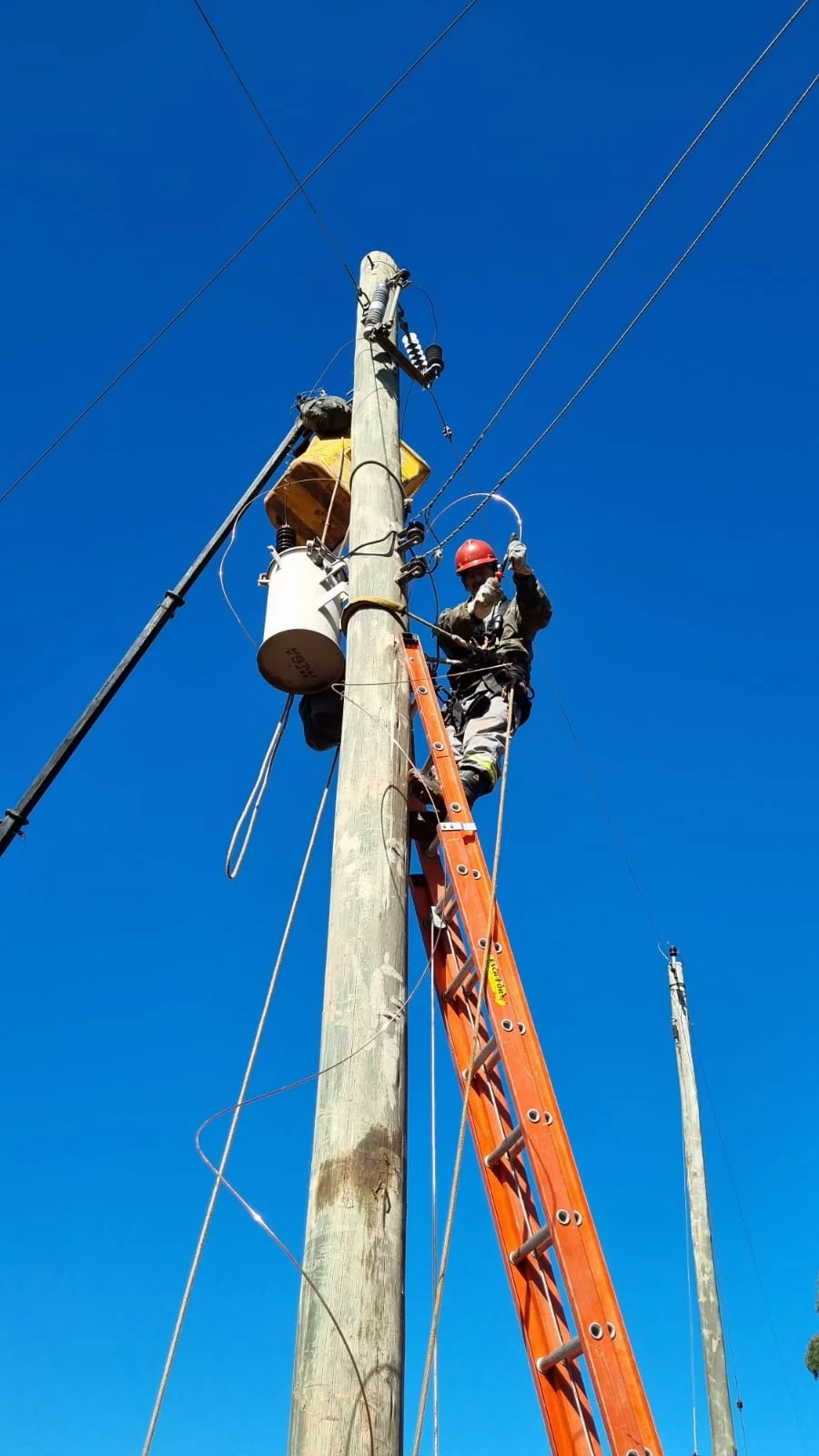

Na execução, podem ser realizados a implantação dos postes, a montagem das estruturas, o lançamento dos cabos e a instalação dos elementos eletromecânicos previstos no projeto.

Entre esses elementos podem estar transformadores, dispositivos de proteção e seccionamento, terminações, muflas, conexões e estruturas de suporte, sempre conforme a configuração definida para a instalação.

O lançamento dos cabos exige atenção ao trajeto, à acomodação, aos esforços mecânicos e à integridade dos condutores.

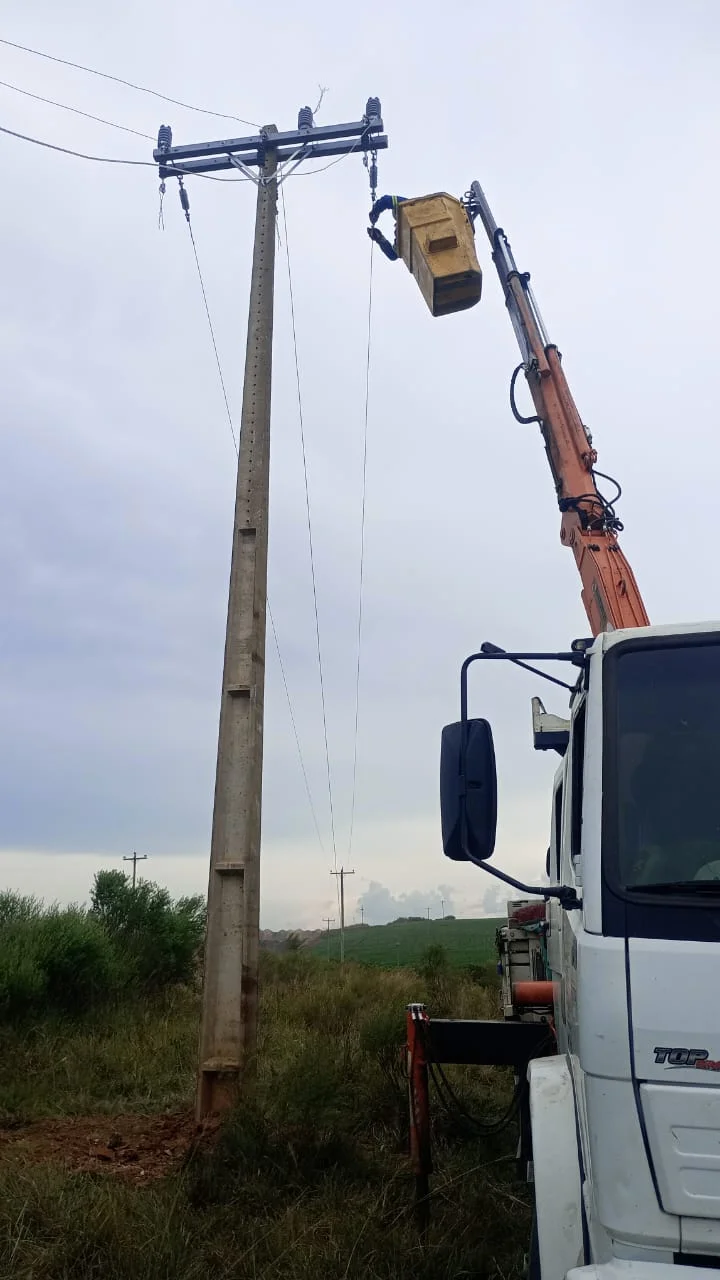

Já a montagem dos postes e das estruturas deve observar posicionamento, estabilidade, afastamentos e condições de acesso para operação e manutenção.

Em uma subestação ao tempo ou em alvenaria, a organização física dos equipamentos também precisa favorecer a segurança, a inspeção e futuras intervenções.

4. Ensaios e verificações

Após a instalação, são realizadas inspeções e ensaios compatíveis com o escopo do serviço.

A resistência de isolamento pode ser verificada em transformadores, cabos e muflas com o uso de instrumento como o Megger.

Esse procedimento fornece informações sobre as condições do isolamento e pode ajudar a identificar anomalias antes da energização.

A inspeção visual verifica montagem, conexões, identificação, integridade aparente e conformidade com o projeto.

O ensaio produz uma verificação técnica por medição.

O comissionamento, por sua vez, reúne a conferência sistemática do conjunto, dos equipamentos e das condições necessárias para colocação em operação.

Os critérios, métodos e registros devem ser definidos pelo responsável técnico e conforme os requisitos aplicáveis.

5. Comissionamento e energização

No comissionamento, os resultados dos ensaios são analisados em conjunto com as inspeções de campo e a documentação da instalação.

Também podem ser conferidos os circuitos, as conexões, os dispositivos de proteção, a identificação dos componentes e a compatibilidade entre o que foi executado e o que foi projetado.

A energização somente deve ocorrer quando as condições técnicas, operacionais e de segurança estiverem atendidas e houver a articulação necessária com a concessionária local.

Assim, a montagem de subestação não termina apenas com a instalação física dos equipamentos: a entrega envolve verificar se o sistema está preparado para operar dentro dos requisitos definidos para o empreendimento.

Informações que o cliente deve reunir antes da contratação

• Tipo de empreendimento e atividade: Tipo de empreendimento e atividade a ser atendida.
• Local da instalação e condições: Local da instalação e condições disponíveis para implantação.
• Características elétricas: Demanda existente, carga prevista e planos de ampliação.
• Informações para a equipe: Informações sobre o ponto de conexão e exigências já apresentadas pela concessionária.
• Documentação do projeto: Plantas, levantamentos, projetos ou documentos técnicos existentes.
• Objetivo da avaliação: Necessidade de subestação ao tempo ou em alvenaria, quando essa definição já estiver orientada pelo projeto.
• Acessos e circulação: Restrições de acesso, operação, segurança e continuidade do processo produtivo.
• Escopo esperado: Projeto, execução, ensaios, comissionamento, energização, manutenção ou reparo.

Com esses dados, a avaliação técnica tende a ser mais objetiva.

A TEME Engenharia atua com soluções integradas em engenharia elétrica e também possui experiência institucional nas áreas civil e de caldeiraria, mas o escopo adequado deve ser definido a partir das características e dos requisitos de cada empreendimento.

Normas, segurança e conformidade na execução

A NBR 14039 é uma referência essencial para instalações elétricas de média tensão, pois estabelece requisitos técnicos relacionados ao planejamento, à seleção de componentes, à montagem, à verificação e à operação segura da instalação.

Na prática, sua aplicação ajuda a estruturar decisões sobre subestação, rede de distribuição, proteção, seccionamento, aterramento e condições de acesso, sempre de acordo com as características do empreendimento.

Ela não substitui o projeto nem a análise profissional: os requisitos precisam ser interpretados em conjunto com a configuração da rede, as características das cargas, os equipamentos especificados e as condições reais do local.

Em uma montagem de subestação, isso significa verificar se a solução projetada é compatível com a tensão de atendimento, a potência prevista, o sistema de proteção, os níveis de curto-circuito, o aterramento e os requisitos de operação e manutenção.

A documentação técnica deve refletir essas decisões e permitir a rastreabilidade das verificações realizadas.

Compatibilidade com os padrões da concessionária

Além da norma técnica aplicável, a rede de média tensão e a subestação precisam atender aos padrões da concessionária responsável pelo fornecimento no local.

Esses padrões podem estabelecer critérios próprios para entrada de energia, medição, proteção, aprovação de projetos, materiais aceitos, configuração da conexão e procedimentos de energização.

Por isso, a análise deve começar pela identificação da concessionária e pela consulta às exigências vigentes para o empreendimento.

Um projeto tecnicamente adequado em termos gerais ainda pode exigir ajustes para obter aprovação da conexão.

A compatibilidade deve ser verificada antes da execução, evitando retrabalho, incompatibilidades entre equipamentos e dificuldades na etapa de comissionamento.

Segurança no planejamento, na instalação e na energização

A segurança deve ser considerada desde o levantamento inicial, e não apenas no momento da energização.

O planejamento deve avaliar riscos elétricos, acesso às áreas, circulação de pessoas, proximidade de estruturas, condições ambientais, necessidade de desligamentos e interfaces com outras disciplinas da obra.

Durante a instalação, a execução precisa seguir o projeto aprovado e os procedimentos de trabalho aplicáveis.

A instalação de postes, o lançamento de cabos, a montagem de equipamentos e a conexão de elementos eletromecânicos devem ser acompanhados de inspeções que confirmem posicionamento, integridade, identificação e condições de operação.

Também é importante controlar mudanças realizadas em campo, pois alterações não registradas podem comprometer a análise de segurança e a documentação final.

Na energização, a liberação deve ocorrer somente após as verificações previstas para a instalação, a conclusão dos ensaios aplicáveis e a confirmação das condições de operação.

O acesso, o seccionamento, a sinalização, o aterramento e os procedimentos de intervenção devem ser compatíveis com o projeto e com as práticas de segurança adotadas para o sistema.

Responsabilidade técnica e requisitos locais

A NBR 14039 e os padrões da concessionária fornecem referências fundamentais, mas os requisitos finais dependem da análise do projeto, do local, da carga, da configuração da rede e das exigências vigentes da concessionária.

Por isso, a definição da solução, a execução, os ensaios e a energização devem ser conduzidos por profissionais habilitados e responsáveis tecnicamente pelo serviço.

A TEME Engenharia atua desde 2015 com soluções integradas em engenharia, incluindo engenharia elétrica, civil e caldeiraria.

Para uma avaliação adequada, o cliente deve reunir informações sobre localização, demanda atual e futura, tipo de operação, expansão prevista e condições existentes.

A partir desses dados, a necessidade de projeto, adequações, montagem, manutenção ou reparo pode ser analisada de forma compatível com as exigências técnicas e regulatórias aplicáveis.

Ensaios, comissionamento e verificação da confiabilidade

A confiabilidade de uma instalação de média tensão não depende apenas da montagem física dos equipamentos.

Antes da energização, é necessário verificar se transformadores, cabos, muflas e demais componentes foram instalados de forma compatível com o projeto e se apresentam condições adequadas para operar.

Por isso, ensaios, inspeções e comissionamento integram as etapas finais de uma montagem de subestação tecnicamente responsável.

Ensaio de resistência de isolamento

O ensaio de resistência de isolamento verifica a capacidade de materiais e equipamentos elétricos de limitar a passagem de corrente por caminhos indesejados.

O procedimento apoia a identificação de condições que podem comprometer a segurança e a confiabilidade do sistema, como umidade, contaminação, danos no isolamento ou falhas associadas à instalação.

A medição deve ser realizada conforme o equipamento, o circuito e o procedimento técnico aplicável.

O resultado não deve ser analisado de forma isolada: é importante relacioná-lo às características do projeto, às condições encontradas em campo e aos critérios definidos pelo responsável técnico e pelos requisitos aplicáveis.

Aplicações do Megger na instalação

O Megger é um instrumento utilizado para medir a resistência de isolamento.

Conforme o serviço informado para a rede de média tensão e a subestação, ele pode ser empregado em verificações de:

• Componentes de potência: Transformadores, contribuindo para avaliar o estado do isolamento entre partes elétricas aplicáveis.
• Infraestrutura e conexões: Cabos de média tensão, auxiliando na identificação de possíveis irregularidades no isolamento do circuito.
• Componentes de potência: Muflas, permitindo verificar as condições do isolamento associado às terminações dos cabos.

A aplicação do instrumento exige seleção adequada do procedimento de ensaio, preparação do equipamento, controle das condições de segurança e registro dos resultados.

A interpretação deve ser feita por profissional habilitado, considerando o tipo de componente e os critérios técnicos pertinentes.

Ela pode abranger a montagem dos componentes, a identificação dos circuitos, o estado aparente dos materiais, a organização dos cabos e a compatibilidade entre o que foi executado e o projeto.

O ensaio utiliza instrumentos e procedimentos específicos para obter evidências sobre uma característica elétrica ou funcional.

O ensaio de resistência de isolamento é um exemplo: ele gera medições que precisam ser registradas e avaliadas tecnicamente.

O comissionamento reúne verificações destinadas a confirmar que a instalação está preparada para a operação prevista, dentro do escopo definido para o empreendimento.

Essa etapa relaciona inspeções, ensaios, conferência documental e correção de eventuais pendências antes da energização.

A sequência exata depende do projeto, dos equipamentos instalados, das exigências da concessionária e das responsabilidades estabelecidas para a execução.

Registros que podem ser solicitados

Para acompanhar a qualidade técnica da entrega, o contratante pode solicitar ao responsável pela execução, conforme o escopo contratado:

• Laudos e relatórios: Relatório do ensaio de resistência de isolamento.
• Identificação da instalação: Identificação dos equipamentos e circuitos ensaiados.
• Medições e instrumentos: Data, condições e instrumento utilizado nas medições.
• Resultados obtidos e critérios técnicos: Resultados obtidos e critérios técnicos adotados na análise.
• Registros da instalação: Registros de inspeção visual e de conferência da montagem.
• Tratamento de pendências: Relação de pendências identificadas e respectivas tratativas, quando aplicável.
• Registros da instalação: Documentação de comissionamento e liberação para a etapa de energização.
• Informações para a equipe: Indicação das orientações necessárias para manutenção e futuras intervenções.

Esses registros ajudam a formar o histórico técnico da instalação e facilitam a avaliação posterior em atividades de manutenção ou reparo.

Na TEME Engenharia, os serviços de rede de média tensão e montagem de subestação são apresentados com foco em rigor técnico, segurança e integração entre as etapas de execução.

A definição dos ensaios e documentos aplicáveis deve ser confirmada a partir da análise do projeto, do local e das exigências pertinentes.

Benefícios e aplicações para diferentes setores

Uma rede de média tensão bem planejada pode fornecer alimentação elétrica compatível com as necessidades de novas unidades fabris, ampliações de carga e loteamentos industriais.

A solução pode envolver rede aérea de distribuição, subestação transformadora, instalação de equipamentos eletromecânicos, ensaios e comissionamento, sempre conforme as características do empreendimento e as exigências da concessionária local.

Aplicações em novas plantas e ampliações.

Em uma nova unidade industrial, a avaliação da média tensão deve considerar a carga prevista, os equipamentos que serão instalados, o regime de operação e a possibilidade de futuras expansões.

Em ampliações, o estudo ajuda a verificar se a infraestrutura existente suporta a nova demanda ou se será necessário revisar a entrada de energia, a subestação, os transformadores, os cabos e os dispositivos de proteção.

Essa análise também é relevante para loteamentos industriais, nos quais a infraestrutura elétrica precisa ser compatível com diferentes perfis de consumidores e com a expansão gradual das ocupações.

O dimensionamento não deve considerar apenas a demanda inicial, mas também os cenários de crescimento definidos para o empreendimento.

Exemplos de aplicação por setor.

• Mineração e extração: Alimentação de plantas de beneficiamento, sistemas de bombeamento, transportadores e outras cargas de operação contínua, conforme a demanda definida em projeto.
• Agroindústria e alimentos: Suporte à operação de sistemas de processamento, refrigeração, armazenagem, secagem e bombeamento.
• Saneamento e infraestrutura: Atendimento a estações de bombeamento, tratamento e distribuição, com atenção à continuidade operacional e às condições específicas do local.
• Logística: Fornecimento para centros de distribuição, sistemas de movimentação, refrigeração, armazenagem e instalações de apoio.
• Manufatura, indústria química e automotiva: Alimentação de máquinas, linhas de produção, utilidades industriais e sistemas auxiliares que exigem planejamento da capacidade elétrica.

A montagem de subestação pode ser avaliada tanto na implantação de uma nova instalação quanto em intervenções de manutenção e reparo.

Em qualquer desses cenários, a solução deve ser relacionada ao perfil de carga, à infraestrutura disponível e aos requisitos de segurança aplicáveis.

Média tensão, contratação de energia e mercado livre.

O atendimento em média tensão pode influenciar a forma como uma empresa avalia sua estratégia de fornecimento de energia.

Dependendo das características do consumidor, da demanda contratada, do perfil de uso e das regras vigentes, pode ser pertinente analisar alternativas de compra em média tensão ou eventual enquadramento no mercado livre.

Essa possibilidade não representa uma economia favorecer nem pode ser definida apenas pela existência de uma subestação.

A decisão depende de avaliação técnica, regulatória e contratual, incluindo as condições da unidade consumidora, os requisitos da concessionária e a viabilidade da infraestrutura necessária.

Por isso, a empresa deve comparar cenários com base em dados reais de carga, operação e expansão.

Pontos de decisão antes da contratação.

Antes de definir a solução, é recomendável reunir:

• Características elétricas: Capacidade instalada e demanda atual ou projetada.
• Expansão da instalação: Previsão de expansão da planta ou do loteamento industrial.
• Características elétricas: Relação das principais cargas e respectivos regimes de funcionamento.
• Objetivo da avaliação: Necessidade de continuidade operacional e tolerância a interrupções.
• Requisitos da concessionária: Condições da rede existente e requisitos informados pela concessionária.
• Objetivo da avaliação: Necessidade de manutenção, reparo ou adequação de instalações em operação.
• Registros da instalação: Documentação técnica disponível e restrições físicas do local.

A TEME Engenharia atua desde 2015 com soluções integradas de engenharia e oferece serviços relacionados a redes de média tensão e subestações para diferentes segmentos.

A avaliação pode envolver a integração entre engenharia elétrica, civil e caldeiraria, conforme as necessidades do projeto.

Para obter uma orientação compatível com o empreendimento, o próximo passo é solicitar uma avaliação técnica da capacidade planejada, da continuidade operacional desejada e dos requisitos de implantação ou manutenção.

Como avaliar uma empresa para montagem e manutenção

Escolher uma empresa para montagem de subestação, manutenção ou reparo exige mais do que verificar se ela executa a instalação elétrica.

O ideal é avaliar se a prestadora consegue compreender a demanda do empreendimento, integrar disciplinas, documentar as etapas e conduzir o trabalho com foco em segurança operacional e conformidade técnica.

Checklist de escopo a confirmar.

Antes da contratação, verifique se o escopo contempla, conforme a necessidade do projeto:

• Características elétricas: Levantamento das condições existentes e da demanda elétrica.
• Documentação do projeto: Elaboração ou análise de projetos aplicáveis.
• Características elétricas: Execução da rede de média tensão e instalação dos componentes previstos.
• Infraestrutura e conexões: Montagem de postes, lançamento de cabos e instalação de elementos eletromecânicos.
• Inspeções e verificações: Realização de ensaios, incluindo a resistência de isolamento em transformadores, cabos e muflas quando aplicável.
• Verificação para liberação: Comissionamento e apoio à energização.
• Rotina de manutenção: Manutenção preventiva ou corretiva e reparo de instalações existentes.
• Registros da instalação: Organização dos registros técnicos e orientações para a operação.

Também é importante esclarecer quais atividades serão executadas diretamente pela empresa e quais dependerão de terceiros, da concessionária ou de informações fornecidas pelo contratante.

Essa definição reduz lacunas de responsabilidade e facilita o acompanhamento do projeto.

Critérios técnicos para comparar prestadoras.

Uma avaliação consistente deve considerar a clareza da proposta técnica, a capacidade de interpretar os requisitos da concessionária local e a atenção aos procedimentos de segurança durante planejamento, instalação, ensaios e energização.

A empresa deve demonstrar como pretende compatibilizar a engenharia elétrica com as condições civis do local e com eventuais necessidades de fabricação ou caldeiraria.

A transparência também é um critério relevante.

Pergunte quais documentos serão analisados, quais informações precisam ser fornecidas pelo cliente, como as verificações serão registradas e quais pontos dependem de aprovação ou orientação da concessionária.

Em vez de comparar apenas o escopo comercial, avalie a consistência das premissas, a rastreabilidade das decisões e a adequação da solução à capacidade planejada.

A atuação multidisciplinar da TEME Engenharia.

Fundada em 2015 pelo engenheiro eletricista e engenheiro de segurança do trabalho Luciano Torres, a TEME Engenharia evoluiu de um escritório de projetos para uma integradora de soluções.

Sua atuação reúne engenharia elétrica, civil e caldeiraria, além de serviços relacionados a projetos, laudos, consultoria e automação.

Essa integração é pertinente em demandas de rede de média tensão e subestações porque a solução pode envolver simultaneamente infraestrutura, equipamentos elétricos, bases, edificações, segurança e necessidades operacionais.

A empresa atende segmentos como infraestrutura, mineração, agroindústria, setor público, indústria química e de cosméticos, manufatura, automotivo, máquinas, logística e saneamento.

As cidades informadas de atuação incluem São Leopoldo, Novo Hamburgo, Canoas, Sapucaia do Sul, Esteio, Porto Alegre, Gramado, Gravataí, Cachoeirinha, Portão e Caxias do Sul.

Próximo passo para uma avaliação técnica.

Para solicitar uma avaliação, reúna informações como localização da instalação, finalidade do empreendimento, carga atual e prevista, existência de rede de média tensão, características da expansão e histórico de manutenção ou falhas.

Com esses dados, a necessidade pode ser analisada de forma mais objetiva, definindo se o escopo deve envolver projeto, montagem, ensaios, comissionamento, manutenção, reparo ou uma combinação dessas etapas.

A TEME Engenharia pode ser consultada para avaliar a demanda conforme as condições específicas do empreendimento.

Avaliação técnica e próximos passos

Para analisar a necessidade de montagem de subestação, reúna as informações da instalação, os objetivos operacionais e as condições previstas para a execução.

Converse com a equipe da TEME Engenharia para esclarecer requisitos técnicos e solicitar uma avaliação adequada ao seu projeto.

Perguntas sobre o planejamento e a contratação

Qual é a importância da NBR 14039?

A NBR 14039 orienta critérios para que uma instalação de média tensão seja concebida e executada de forma tecnicamente coerente, reduzindo riscos associados a falhas de isolamento, contatos acidentais, sobretensões, correntes de curto-circuito e intervenções inadequadas.

Inspeção, ensaio e comissionamento: qual é a diferença?

A inspeção é uma verificação visual e documental da instalação.
