Mudança de layout industrial

Adaptações necessárias para mudança de layout industrial

O que é mudança de layout industrial e quando ela é necessária

A mudança de layout industrial é o processo de planejar e executar a realocação de máquinas, equipamentos e respectivas conexões dentro de uma instalação.

Em geral, envolve desmobilização, adequações estruturais e elétricas, reinstalação e verificações técnicas antes da retomada da operação.

Por isso, a decisão deve considerar simultaneamente requisitos de segurança, operação, infraestrutura civil, instalações elétricas e manutenção.

Realocação, expansão e reestruturação operacional

A realocação de máquinas concentra-se na transferência de um equipamento de uma posição para outra, podendo exigir adaptações em bases, ancoragens, cabos, eletrocalhas, leitos e tubulações.

Já a expansão fabril normalmente está relacionada à ampliação da capacidade ou à criação de novas áreas, enquanto a reestruturação operacional pode envolver a reorganização de fluxos, setores, processos e recursos existentes.

Na prática, esses movimentos podem ocorrer de forma combinada e exigem uma definição clara do escopo.

Situações que podem motivar a alteração do arranjo físico

A alteração do layout pode ser avaliada em cenários como:

• Expansão da instalação: Expansão ou reorganização de uma linha de produção.
• Objetivo da avaliação: Necessidade de melhorar o fluxo de materiais, pessoas ou produtos.
• Instalação de novos equipamentos: Instalação de novos equipamentos em uma área existente.
• Organização da produção: Adequação da planta para mudanças no processo produtivo.
• Movimentação de máquinas: Transferência de máquinas entre setores ou unidades.
• Organização da produção: Reestruturação de operações em ambientes de manufatura, montadoras, fabricantes de linha branca e frigoríficos.

Antes de definir a nova posição do maquinário, é necessário verificar acessos, movimentação, interferências, capacidade das bases, disponibilidade de energia e compatibilidade com as demais instalações.

Também devem ser consideradas as condições de parada, isolamento da área e interação entre operação, manutenção, engenharia e fornecedores.

Impactos no fluxo, na segurança e na infraestrutura

Um layout inadequado pode criar interferências no transporte interno, dificultar atividades de manutenção, comprometer acessos e aumentar a complexidade das instalações.

A mudança também pode demandar relançamento de cabos de força e comando, adaptação de eletrocalhas e tubulações ou construção de bases civis e pads de concreto para a correta ancoragem do equipamento.

A avaliação técnica deve incluir os impactos no fluxo produtivo, nos pontos de intervenção e nas condições de segurança durante a desmobilização e a reinstalação.

Procedimentos de bloqueio e etiquetagem, conhecidos como LOTO, fazem parte dos controles que podem ser necessários para favorecer a desenergização das fontes envolvidas, sempre conforme os procedimentos aplicáveis à instalação e as responsabilidades das equipes autorizadas.

A TEME Engenharia atua com uma abordagem integrada em engenharia elétrica, civil e caldeiraria, fornecendo e instalando soluções para a alteração de layout de máquinas.

Essa integração permite tratar as interfaces do serviço de forma coordenada, sem separar artificialmente as necessidades estruturais e elétricas.

Para decidir o melhor caminho, a organização deve solicitar uma avaliação técnica baseada no equipamento, no ambiente, no processo e nos requisitos de segurança envolvidos.

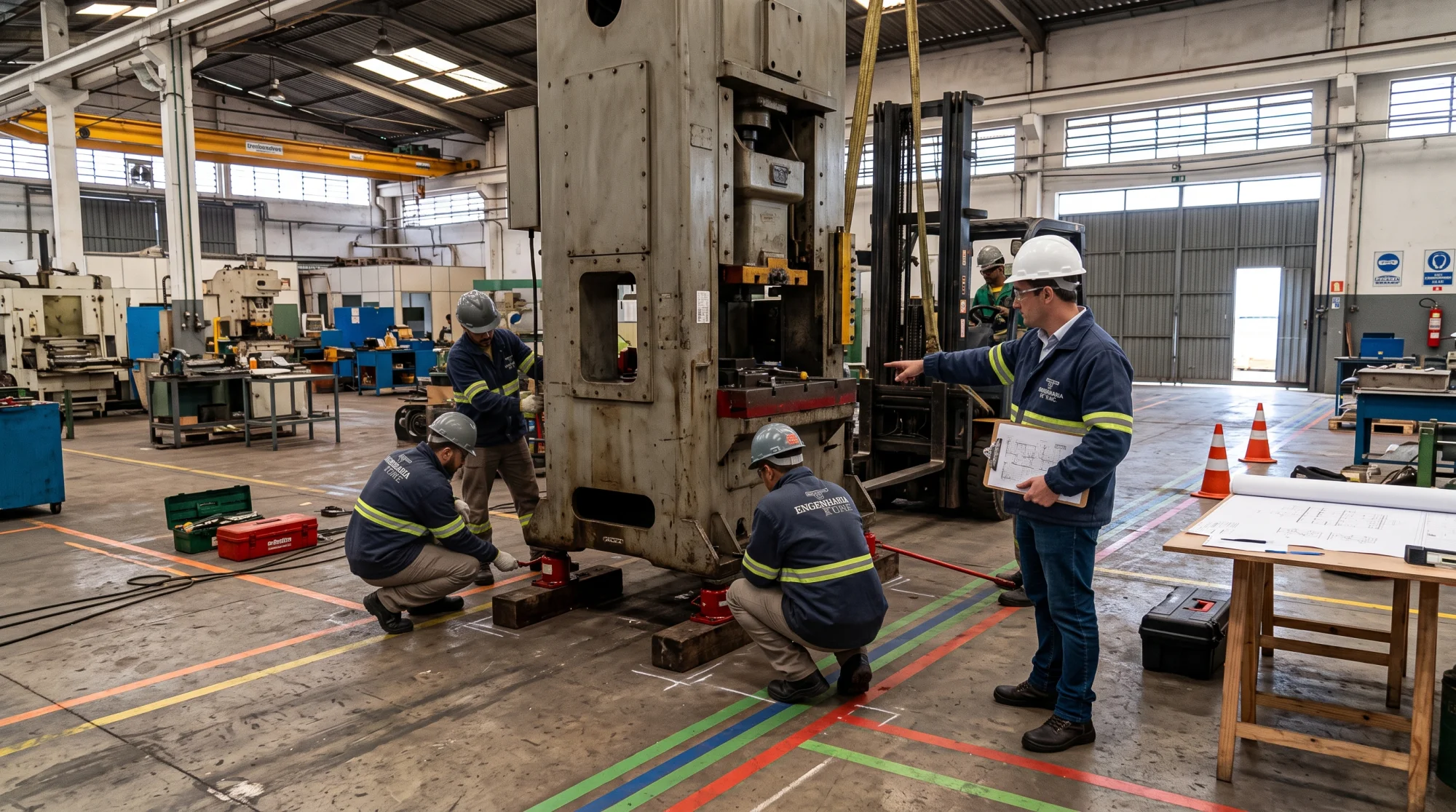

Como planejar a realocação de máquinas com segurança

Antes de iniciar uma mudança de layout industrial, a equipe deve transformar a necessidade operacional em um plano técnico documentado.

O planejamento precisa considerar o equipamento, o ambiente, as interfaces elétricas e civis, os acessos, a movimentação de cargas, a segurança das equipes e os critérios para retomada da operação.

Uma avaliação multidisciplinar reduz improvisações e ajuda a identificar interferências antes da desmobilização.

Levantamento inicial do equipamento e do ambiente

O primeiro passo é reunir informações confiáveis sobre a máquina e o local atual e futuro de instalação.

Esse levantamento pode incluir dimensões, massa, pontos de apoio, necessidades de energia, cabos de força e comando, conexões auxiliares, requisitos de ventilação, áreas de manutenção e condições do piso ou da base.

Também é importante verificar desenhos, diagramas, manuais, registros de manutenção e alterações anteriores, quando disponíveis.

No ambiente, devem ser observados o arranjo físico existente, as rotas de acesso, as áreas de circulação, os pontos de içamento ou movimentação e as restrições que possam afetar a retirada e a reinstalação.

Mapeamento de interferências e pontos de instalação

A rota de desmobilização e o caminho até o novo ponto de instalação devem ser analisados antes da execução.

Portas, corredores, docas, estruturas, tubulações, leitos, eletrocalhas, painéis e equipamentos vizinhos podem limitar a movimentação ou exigir adequações prévias.

No novo local, a análise deve confirmar a compatibilidade entre o equipamento e a infraestrutura disponível.

Isso envolve avaliar a posição dos pontos de conexão, a acessibilidade para manutenção, a circulação de pessoas e materiais, a proximidade de outras máquinas e a possibilidade de executar inspeções e intervenções com segurança.

Quando houver incertezas, a documentação técnica deve registrar as premissas que ainda precisam ser validadas.

Essa prática evita que decisões relevantes sejam tomadas durante a montagem, quando alterações podem afetar outras disciplinas e a organização da operação.

Definição de responsabilidades entre as equipes

A realocação deve estabelecer claramente quem responde por cada etapa e interface.

Operação, manutenção, engenharia, segurança e fornecedores precisam conhecer suas atribuições, os documentos de referência, os critérios de aceite e o fluxo para comunicar desvios.

Uma matriz de responsabilidades pode organizar atividades como liberação da área, identificação das fontes de energia, desmobilização, movimentação, adequações de infraestrutura, reinstalação, inspeções e testes.

A participação das equipes que conhecem o processo produtivo é especialmente relevante para identificar riscos operacionais e requisitos de manutenção que não aparecem apenas em desenhos ou especificações.

Quando a contratação reúne fornecimento e instalação em uma abordagem integrada, a coordenação entre engenharia elétrica, civil e demais especialidades tende a ficar mais centralizada.

No caso da TEME Engenharia, o serviço de Alteração de Layout de Máquinas é apresentado como uma entrega integrada, abrangendo a desmobilização, as adequações necessárias, a reinstalação e o comissionamento conforme o escopo definido para cada instalação.

Planejamento de parada, isolamento e comunicação

A execução deve ser compatibilizada com a rotina da planta e com as condições para interromper, isolar e liberar as áreas envolvidas.

O plano precisa indicar quais equipamentos ou circuitos serão afetados, quais áreas permanecerão restritas, como será controlado o acesso e de que forma as mudanças serão comunicadas às equipes.

A desenergização e o bloqueio das fontes de energia devem seguir procedimentos compatíveis com a instalação e com as normas aplicáveis.

Além disso, a comunicação deve contemplar operação, manutenção, engenharia, segurança e empresas envolvidas, evitando que alguém acione equipamentos, remova proteções ou entre na área sem autorização.

Antes da movimentação, é recomendável realizar uma reunião de alinhamento para revisar o escopo, as interferências identificadas, a sequência de atividades, os responsáveis e os critérios para interromper o trabalho diante de uma condição não prevista.

A liberação para cada etapa deve depender da confirmação das condições de segurança e da documentação necessária.

Checklist para validar as premissas

Antes de iniciar a execução, a equipe pode revisar os seguintes pontos:

• O equipamento foi identificado: O equipamento foi identificado e suas dimensões, massa, conexões e pontos de apoio foram confirmados?
• Acessos e circulação: O local de destino possui espaço, capacidade de suporte e acessos compatíveis com a instalação?
• Acessos e circulação: As rotas de retirada e movimentação foram verificadas quanto a interferências físicas e restrições operacionais?
• Infraestrutura e conexões: Os cabos de força e comando, leitos, eletrocalhas, tubulações e demais interfaces foram mapeados?
• Escopo do serviço: As adequações civis, elétricas ou de caldeiraria necessárias estão definidas no escopo?
• Condições operacionais: As responsabilidades de operação, manutenção, engenharia, segurança e fornecedores foram registradas?
• Programação da intervenção: O plano de parada, isolamento de área, bloqueio e comunicação foi revisado pelas equipes autorizadas?
• Informações para a equipe: Os documentos técnicos disponíveis são suficientes para orientar a desmobilização e a reinstalação?
• Registros da instalação: Foram definidos os registros de inspeção, pendências, correções e critérios para liberar os testes?

Se alguma resposta depender de informação ainda não confirmada, a atividade deve ser reavaliada antes do início.

Essa disciplina é essencial para que a mudança de layout industrial seja conduzida com integração entre as áreas, controle das interfaces e documentação adequada, sem substituir a análise específica das condições encontradas em cada planta.

LOTO e desenergização: controles essenciais durante o serviço

O bloqueio e etiquetagem, conhecido como LOTO, é um controle de segurança utilizado para impedir a liberação inesperada de energia durante a desmobilização, movimentação e reinstalação de máquinas.

Em uma alteração de layout industrial, ele contribui para proteger as equipes contra partidas acidentais, energização indevida e movimentos não previstos do equipamento.

O LOTO não se limita ao desligamento em um painel.

O processo exige identificar as fontes de energia relacionadas à máquina e aos sistemas conectados, isolá-las, sinalizar a condição de intervenção e confirmar que não há energia residual capaz de causar um evento perigoso.

A aplicação deve seguir o procedimento compatível com a instalação, o equipamento e as normas de segurança aplicáveis.

Entre as fontes que normalmente precisam ser avaliadas estão:

• Energia elétrica de alimentação, comando,: Energia elétrica de alimentação, comando, controle e circuitos auxiliares.
• Energia pneumática ou hidráulica armazenada: Energia pneumática ou hidráulica armazenada em linhas, cilindros e acumuladores.
• Características elétricas: Energia mecânica associada a partes móveis, contrapesos, molas, volantes ou cargas suspensas.
• Condição dos componentes: Energia térmica, pressão, vácuo e outros estados capazes de provocar lesões ou danos.
• Interligações com equipamentos vizinhos, sistemas: Interligações com equipamentos vizinhos, sistemas automatizados e fontes independentes de alimentação.

A sequência geral envolve preparar a intervenção, comunicar as pessoas afetadas, desligar a máquina conforme o procedimento aplicável, isolar cada fonte identificada, aplicar os dispositivos de bloqueio e as etiquetas correspondentes e verificar a condição segura antes do início do trabalho.

Essa verificação deve considerar a tentativa controlada de acionamento, quando prevista no procedimento, além da confirmação de ausência ou controle da energia residual.

Somente depois dessa validação a equipe autorizada deve iniciar a desmobilização ou a reinstalação.

A comunicação é parte essencial do controle.

Operação, manutenção, engenharia, movimentação de cargas e empresas contratadas precisam conhecer o escopo da intervenção, os limites da área isolada, os equipamentos envolvidos e as condições para liberação.

Alterações no plano, identificação de uma nova fonte de energia ou mudança na sequência de execução devem interromper a atividade até que a avaliação seja atualizada e as responsabilidades sejam novamente alinhadas.

Na etapa de retorno, a liberação também precisa ser controlada.

Antes da reenergização, devem ser verificadas as condições do equipamento, a retirada de ferramentas e materiais, a recomposição de proteções, a desocupação da área e a comunicação às pessoas envolvidas.

A remoção de bloqueios e etiquetas deve respeitar o procedimento da instalação e as responsabilidades definidas, evitando qualquer acionamento sem confirmação de que a máquina está pronta para a próxima etapa de testes ou comissionamento.

Este conteúdo é orientativo e não substitui a análise de riscos, os procedimentos internos, os documentos técnicos do equipamento ou a atuação de profissionais autorizados e capacitados.

A sequência efetiva de LOTO deve ser definida para cada instalação, considerando suas fontes de energia, intertravamentos, características do maquinário e requisitos normativos aplicáveis.

Adequações elétricas, civis e de infraestrutura

Uma mudança de layout industrial exige mais do que deslocar um equipamento de um ponto para outro.

A realocação precisa considerar a compatibilidade entre o maquinário, as instalações existentes, o novo arranjo físico e os requisitos de segurança da operação.

Por isso, as adequações elétricas, civis e de infraestrutura devem ser planejadas de forma coordenada, evitando interferências e improvisações durante a reinstalação.

Relançamento de cabos de força e comando

Após a definição da nova posição do equipamento, é necessário avaliar o trajeto dos cabos de força e comando.

O relançamento deve considerar distância, roteamento, proteção mecânica, identificação e compatibilidade com os pontos de conexão do maquinário.

Também é importante verificar se os circuitos existentes atendem à nova configuração e se há necessidade de ajustes nas conexões, nos encaminhamentos ou nos elementos de suporte.

Essas verificações devem ser realizadas antes da energização.

A documentação técnica disponível, as características do equipamento e as condições encontradas em campo orientam a definição do escopo adequado para cada instalação.

Adaptação de leitos, eletrocalhas e tubulações

A alteração da posição das máquinas pode exigir a adaptação de leitos, eletrocalhas e tubulações.

Esses elementos precisam acompanhar o novo fluxo de instalações sem comprometer acessibilidade, organização, proteção dos cabos e manutenção futura.

O levantamento também deve identificar possíveis cruzamentos com estruturas, passagens, áreas de circulação ou outros sistemas da planta.

Quando há interfaces com utilidades e linhas existentes, a análise deve envolver as áreas responsáveis pela operação e pela manutenção.

Assim, o novo encaminhamento pode ser compatibilizado com as necessidades do processo e com as condições reais do ambiente industrial.

Avaliação de bases civis e pads de concreto

A reinstalação também pode demandar a construção ou a adequação de bases civis e pads de concreto.

A avaliação deve considerar as dimensões do equipamento, os pontos de apoio, as cargas envolvidas, o nivelamento e as condições do piso ou da estrutura que receberá o maquinário.

A definição desses elementos depende das características específicas do equipamento e das informações técnicas disponíveis.

A ancoragem correta contribui para manter o posicionamento previsto e reduzir riscos associados a deslocamentos, vibrações ou incompatibilidades entre a base e o equipamento.

Antes da instalação, devem ser conferidos o acabamento, o nivelamento, os pontos de fixação e a compatibilidade com o conjunto a ser montado.

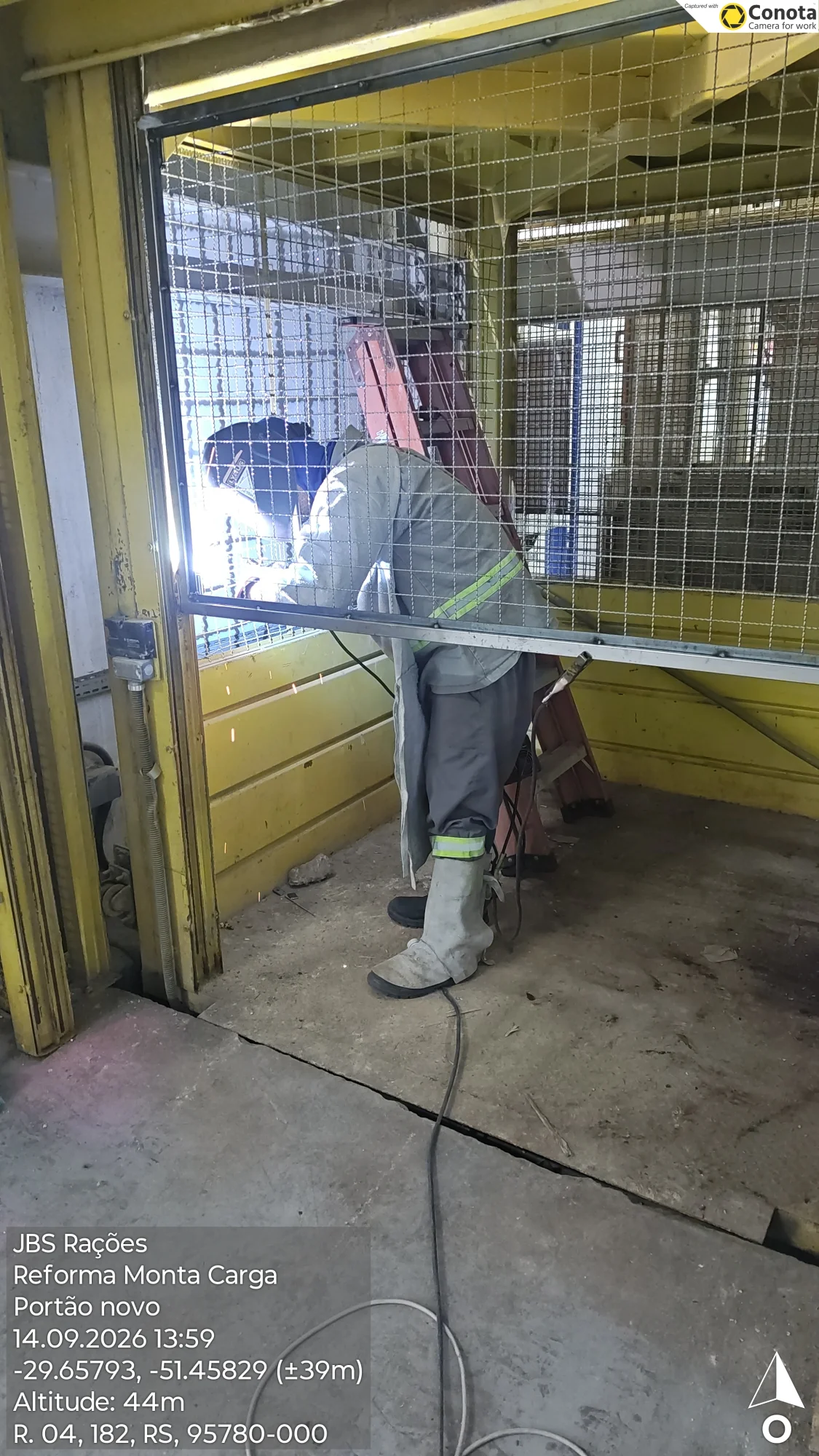

Integração entre engenharia elétrica, civil e caldeiraria

A coordenação entre engenharia elétrica, civil e caldeiraria permite analisar as interfaces do layout como um conjunto.

Enquanto a engenharia elétrica avalia alimentação, comando e encaminhamento, a engenharia civil examina bases, pisos e apoios.

A caldeiraria pode participar das adequações relacionadas a suportes, estruturas e componentes metálicos necessários à instalação.

Na TEME Engenharia, a atuação integrada nessas disciplinas faz parte da abordagem para serviços de alteração de layout de máquinas.

A empresa atua como fornecedora e instaladora, centralizando as responsabilidades previstas no escopo contratado e favorecendo uma comunicação mais organizada entre as frentes envolvidas.

Pontos de inspeção antes da energização e da partida

Antes da energização e da partida, é recomendável realizar uma verificação conjunta das adequações executadas.

Entre os pontos de atenção estão:

• Arranjo dos equipamentos: Conferência do posicionamento, nivelamento e ancoragem do equipamento.
• Inspeções e verificações: Inspeção visual de cabos, conexões, leitos, eletrocalhas e tubulações.
• Inspeções e verificações: Verificação da identificação e da integridade dos circuitos de força e comando.
• Acessos e circulação: Conferência das proteções, acessos e condições de manutenção.
• Registros da instalação: Registro de pendências, correções necessárias e responsáveis pela liberação.
• Inspeções e verificações: Alinhamento dos testes com as características do equipamento e os requisitos da operação.

A energização e o comissionamento devem ocorrer somente após a conclusão das verificações aplicáveis e conforme os procedimentos compatíveis com a instalação.

Dessa forma, a integração entre as disciplinas contribui para uma reinstalação tecnicamente coordenada e para uma retomada operacional baseada em evidências de inspeção, sem substituir as responsabilidades específicas das equipes autorizadas.

Reinstalação, testes e comissionamento do maquinário

A conclusão de uma realocação de máquinas não ocorre apenas quando o equipamento chega ao novo ponto de instalação.

É necessário verificar se o posicionamento, as conexões e as adaptações executadas estão compatíveis com o projeto, as características do maquinário e os requisitos da operação.

Essa etapa reduz incertezas antes da retomada e organiza a transição entre a instalação e o uso produtivo.

Do posicionamento à verificação

A reinstalação normalmente envolve o posicionamento do equipamento na base ou no pad preparado, a conferência do nivelamento e da ancoragem, a reconexão de cabos de força e comando e a recomposição das interfaces necessárias.

Também podem ser verificadas as conexões com tubulações, leitos, eletrocalhas e demais elementos que tenham sido adaptados durante a mudança de layout industrial.

Cada conexão deve ser conferida de acordo com a documentação técnica disponível e com as responsabilidades definidas para o projeto.

A inspeção visual e documental ajuda a identificar incompatibilidades antes que o equipamento seja energizado ou submetido a testes funcionais.

Conferência das adaptações executadas

Antes da partida, a equipe responsável deve avaliar se as adequações previstas foram efetivamente concluídas.

Entre os pontos de verificação estão:

• Identificação da instalação: Integridade e identificação dos cabos de força e comando.
• Acessos e circulação: Organização e proteção das rotas em leitos, eletrocalhas e tubulações.
• Bases e ancoragens: Condição das bases, dos pontos de fixação e da ancoragem.
• Condições operacionais: Acessibilidade para operação, manutenção e inspeção.
• Interfaces da execução: Ausência de interferências com estruturas, equipamentos e áreas de circulação.
• Registros da instalação: Disponibilidade dos registros e documentos necessários para a etapa de testes.

Essa conferência deve considerar as condições reais da instalação, pois alterações no ambiente podem exigir ajustes ou validações adicionais antes da liberação.

Testes de funcionamento e comissionamento

O comissionamento reúne verificações destinadas a confirmar se o equipamento e suas interfaces respondem conforme o esperado dentro das condições definidas para a instalação.

De forma geral, podem ser avaliados comandos, sinais, intertravamentos, movimentações, acionamentos e demais funções relevantes ao tipo de máquina.

A sequência de testes deve ser definida por profissionais responsáveis e alinhada às informações do fabricante, ao projeto, aos procedimentos internos da operação e aos requisitos de segurança aplicáveis.

O teste não deve ser tratado como uma formalidade: ele serve para revelar falhas de conexão, ajustes pendentes ou incompatibilidades que não foram identificadas durante a montagem.

Pendências, correções e critérios de liberação

Durante a verificação, eventuais pendências devem ser registradas com clareza, indicando o ponto afetado, a correção necessária e o responsável pelo tratamento.

Após os ajustes, é recomendável repetir as verificações relacionadas à pendência e manter evidências compatíveis com o escopo executado.

A liberação para operação deve seguir critérios previamente definidos entre engenharia, manutenção, operação e demais responsáveis pela instalação.

Esses critérios podem envolver a conclusão das correções, a validação dos testes aplicáveis, a atualização da documentação e a confirmação de que as condições de segurança foram restabelecidas.

Somente após essa avaliação conjunta a retomada deve ser considerada tecnicamente adequada.

Como escolher uma solução integrada para o layout fabril

A escolha de um fornecedor para uma mudança de layout industrial deve considerar mais do que a capacidade de deslocar máquinas.

O escopo precisa abranger, de forma coordenada, desmobilização, segurança, movimentação, adequações elétricas e civis, reinstalação, testes e comissionamento.

Essa visão permite comparar propostas com base na confiabilidade técnica e na clareza das responsabilidades, não apenas na execução de uma etapa isolada.

Critérios para avaliar o fornecedor

Antes da contratação, verifique se o fornecedor consegue apresentar uma abordagem compatível com as características da instalação e do equipamento.

Entre os principais critérios estão:

• Escopo do serviço: Escopo detalhado das atividades de desmobilização, movimentação, reinstalação e testes.
• Características do local: Definição das adequações elétricas, civis, mecânicas ou de infraestrutura que poderão ser necessárias.
• Controle de energias: Planejamento de bloqueio e etiquetagem, isolamento da área e comunicação com as equipes envolvidas.
• Identificação da instalação: Identificação das interfaces com operação, manutenção, segurança do trabalho, engenharia e demais fornecedores.
• Registros da instalação: Documentação técnica aplicável, registros de inspeção e critérios de liberação.
• Verificação para liberação: Capacidade de coordenar a energização, os testes funcionais e o comissionamento conforme os requisitos do equipamento.

Também é importante confirmar como serão tratadas as situações que surgirem durante a execução.

Um escopo bem definido deve estabelecer responsabilidades, premissas, limites de fornecimento e fluxo para análise de alterações, evitando improvisações e dúvidas entre contratante e executores.

Por que centralizar responsabilidades pode facilitar a execução

Quando as atividades estruturais e elétricas são coordenadas por um único fornecedor, a comunicação entre disciplinas tende a ser mais direta.

A mesma gestão pode acompanhar a adaptação de leitos, eletrocalhas e tubulações, o relançamento de cabos de força e comando, a preparação de bases ou pads de concreto e a reinstalação do maquinário.

Essa centralização não elimina a necessidade de participação da contratante, mas pode reduzir interfaces administrativas e facilitar o acompanhamento do escopo.

Para a gestora de engenharia, o benefício organizacional está em ter uma referência responsável pela integração das etapas, pelos pontos de inspeção e pela consolidação das pendências antes da retomada operacional.

Aspectos técnicos da contratação

Na avaliação técnica, algumas perguntas ajudam a identificar o nível de maturidade da solução proposta:

• Interfaces da execução: Quem será responsável por cada etapa e por cada interface com a operação?
• Controle de energias: Como serão levantadas as fontes de energia e planejados os controles de LOTO?
• Documentação do projeto: Quais documentos, desenhos, registros e critérios de aceitação serão considerados?
• Bases e ancoragens: Como serão verificadas as bases, ancoragens, cabos, tubulações e caminhos de infraestrutura?
• Tratamento de pendências: Como serão registradas pendências, correções e autorizações para energização?
• Inspeções e verificações: Quais testes fazem parte do comissionamento e como eles serão alinhados às características do equipamento?
• Programação da intervenção: Como a parada, o isolamento da área e a comunicação operacional serão coordenados?

As respostas devem ser compatíveis com os riscos, as características do processo e os requisitos internos da organização.

Procedimentos de segurança e critérios de teste precisam ser definidos para a instalação real, sem depender de premissas genéricas.

Onde essa solução pode ser aplicada

A realocação integrada de máquinas pode ser considerada em projetos de expansão fabril, reorganização do arranjo físico ou reestruturação operacional em indústrias de manufatura, montadoras, fabricantes de linha branca e frigoríficos.

A abordagem também pode ser avaliada por organizações de outros segmentos industriais e institucionais que necessitem coordenar infraestrutura, segurança e retomada de equipamentos.

A TEME Engenharia atua como fornecedora e instaladora em soluções de alteração de layout de máquinas, integrando sua experiência em engenharia elétrica, civil e caldeiraria.

Fundada em 2015 por Luciano Torres, a empresa desenvolve projetos, laudos técnicos e consultorias para diferentes setores, incluindo indústria, infraestrutura, mineração e agroindústria.

No contexto de uma realocação, essa atuação integrada contribui para concentrar o planejamento e a execução das adaptações estruturais e elétricas em uma única frente técnica, conforme o escopo definido para cada instalação.

Para escolher a alternativa mais adequada, solicite uma avaliação técnica da área, do equipamento, das interfaces e das necessidades de infraestrutura.

A análise da TEME Engenharia pode orientar a definição do escopo de fornecimento e instalação, sem substituir os procedimentos internos da contratante, os requisitos legais ou as normas aplicáveis.

Avaliação técnica e próximos passos

Para analisar a necessidade de mudança de layout industrial, reúna as informações da instalação, os objetivos operacionais e as condições previstas para a execução.

Converse com a equipe da TEME Engenharia para esclarecer requisitos técnicos e solicitar uma avaliação adequada ao seu projeto.

Perguntas sobre o planejamento e a contratação

O que considerar antes de contratar mudança de layout industrial?

É importante avaliar as características da instalação, o escopo técnico, a documentação e as condições de execução.

Quais informações devem ser apresentadas à equipe técnica?

A intervenção envolve planejamento do novo posicionamento de máquinas, procedimentos de bloqueio e etiquetagem (LOTO), adequações elétricas e civis, relançamento de cabos e comissionamento após a reinstalação.
