Remanejamento de máquinas

O que é remanejamento de máquinas e quando ele é necessário

O remanejamento de máquinas é o processo técnico de retirar um equipamento de sua posição atual, analisar as condições do novo local, adaptar as infraestruturas necessárias e reinstalá-lo com segurança e funcionalidade.

Portanto, não se resume a deslocar uma máquina dentro da planta industrial: envolve layout fabril, desenergização, movimentação, bases, ancoragem, instalações elétricas, utilidades, segurança operacional e validação da configuração final.

Esse tipo de intervenção pode ser necessário em uma expansão fabril, na reestruturação de operações ou na busca por um fluxo produtivo mais adequado.

A mudança de posição de equipamentos também pode exigir relançamento de cabos de força e comando, adaptação de leitos, eletrocalhas e tubulações, além de adequações civis para receber corretamente a máquina.

Quando essas disciplinas são analisadas em conjunto, a indústria reduz o risco de improvisações e cria melhores condições para uma retomada segura das atividades.

Movimentação física, alteração de layout e remanejamento integrado

A diferença central está no escopo.

Uma movimentação física pode tratar principalmente do transporte do equipamento.

Já o remanejamento integrado considera o sistema ao redor da máquina: pontos de energia, comandos, estrutura de apoio, ancoragem, tubulações, acessos, interfaces com outros equipamentos e condições para os testes posteriores.

A necessidade de bloqueio e etiquetagem, ou LOTO, também deve ser avaliada conforme os riscos e os procedimentos aplicáveis à intervenção.

Quando avaliar a alteração do layout industrial

Uma indústria pode considerar a alteração do layout nas seguintes situações:

• Expansão da instalação: Expansão da área produtiva ou inclusão de novos equipamentos.
• Organização da produção: Reestruturação de operações, linhas ou células de fabricação.
• Objetivo da avaliação: Necessidade de melhorar o fluxo de materiais, pessoas ou produtos.
• Interfaces da execução: Mudança de posição de máquinas para reduzir interferências entre etapas.
• Rotina de manutenção: Adequação de áreas para manutenção, inspeção ou circulação operacional.
• Substituição, retirada ou reincorporação: Substituição, retirada ou reincorporação de equipamentos ao processo.
• Reorganização de uma planta industrial: Reorganização de uma planta industrial após mudanças na estratégia produtiva.
• Objetivo da avaliação: Necessidade de integrar uma máquina a novas instalações elétricas, tubulações ou utilidades.
• Verificação para liberação: Preparação de uma configuração que permita a retomada das atividades com segurança após a intervenção.

A decisão não deve considerar apenas o espaço disponível.

É importante verificar se o piso suporta a instalação, se a base permite ancoragem adequada, se os cabos alcançam os novos pontos, se leitos e eletrocalhas comportam o encaminhamento necessário e se as tubulações permanecem compatíveis com a operação.

Também devem ser observadas as interferências com estruturas, passagens, equipamentos vizinhos e rotas de circulação.

Exemplo educacional de adequação de uma linha produtiva

Considere, de forma genérica, uma linha produtiva na qual uma máquina precisa ser reposicionada para liberar espaço para uma nova etapa do processo.

Antes da intervenção, a equipe responsável pode levantar as dimensões do equipamento, mapear os pontos de força e comando, identificar as tubulações existentes e verificar a capacidade da base no novo local.

Na sequência, o planejamento pode definir a desmobilização segura, a retirada das conexões, o transporte interno e a preparação da nova posição.

Se necessário, podem ser construídos ou ajustados bases civis e pads de concreto, além de adaptados leitos, eletrocalhas e tubulações.

Depois da reinstalação, a configuração deve ser inspecionada e submetida aos testes definidos para confirmar a integridade das adaptações e a condição de funcionamento do conjunto.

Esse exemplo é apenas uma referência educacional.

A solução efetiva depende das características da máquina, da planta, das instalações existentes, dos riscos envolvidos e dos procedimentos internos da organização.

Por isso, o escopo deve ser definido a partir de levantamento técnico e alinhamento entre engenharia, operação e segurança.

A TEME Engenharia atua como integradora multidisciplinar desde 2015, com origem em engenharia elétrica e ampliação para frentes civil e de caldeiraria.

Em serviços de alteração de layout de máquinas, sua proposta é centralizar as responsabilidades de fornecimento e instalação em uma única frente, com foco em soluções integradas, transparência, ética, segurança e excelência técnica.

A definição das adequações, entretanto, deve considerar a avaliação específica de cada planta industrial.

Para aprofundar o entendimento, consulte a seção sobre etapas de desmobilização, movimentação e reinstalação, que apresenta a sequência geral do processo e as principais interfaces técnicas a serem verificadas.

Como planejar a alteração do layout industrial

O planejamento da alteração de um layout industrial deve começar antes da desmobilização dos equipamentos.

O objetivo é entender como a nova configuração afetará a planta industrial, o fluxo de produção, os pontos de energia, as utilidades, as estruturas de apoio e as condições de segurança.

Uma mudança bem planejada não se limita a definir a nova posição da máquina: ela compatibiliza requisitos elétricos, civis, mecânicos, operacionais e de infraestrutura.

Na abordagem integrada da TEME Engenharia, o levantamento técnico orienta as decisões de execução e ajuda a centralizar as responsabilidades de fornecedor e instalador.

A empresa, fundada em 2015 por Luciano Torres, atua com engenharia elétrica, civil e de caldeiraria, além de projetos, laudos técnicos e consultorias.

Cada alteração, entretanto, deve ser definida conforme as características do equipamento, da planta e dos procedimentos internos da contratante.

1. Informações a levantar antes da mudança

Antes de aprovar a nova configuração, a equipe industrial deve reunir informações que permitam comparar o layout atual com o layout pretendido:

• Identificação da instalação: Identificação dos equipamentos envolvidos, suas dimensões, massas, pontos de acesso e requisitos de operação.
• Documentação do projeto: Plantas, desenhos, croquis ou registros atualizados da área de intervenção.
• Equipamentos elétricos: Posição dos pontos de energia, painéis, cabos de força, cabos de comando e pontos de controle.
• Infraestrutura e conexões: Traçado de leitos, eletrocalhas, tubulações e demais infraestruturas que possam interferir na instalação.
• Bases e ancoragens: Condições do piso, fundação existente, bases civis, pads de concreto e pontos previstos para ancoragem.
• Acessos e circulação: Rotas para movimentação, retirada e entrada dos equipamentos, considerando acessos e obstáculos.
• Programação da intervenção: Sequência de parada, desmobilização, movimentação, reinstalação e retomada da operação.
• Interfaces da execução: Interfaces com utilidades, áreas vizinhas, equipamentos conectados e sistemas de segurança.
• Condições operacionais: Responsáveis pela aprovação técnica, pela operação, pela manutenção e pela liberação das atividades.
• Documentos necessários: Documentos necessários para registrar a configuração aprovada e as alterações executadas.

Esse levantamento deve ser confirmado em campo.

Desenhos desatualizados, interferências não registradas ou pontos de conexão incompatíveis podem alterar o escopo da execução e comprometer a sequência planejada.

2. Fluxo de planejamento até a validação da nova configuração

Um fluxo de planejamento pode ser organizado nas seguintes etapas:

1. Definição do escopo: Delimitar quais máquinas serão alteradas, quais áreas serão afetadas e quais entregas fazem parte da intervenção.
2. Levantamento de campo: Conferir dimensões, acessos, posições, infraestrutura existente, pontos de energia, tubulações e condições das bases.
3. Análise de interferências: Verificar conflitos entre equipamentos, estruturas, circulação, leitos, eletrocalhas, tubulações, painéis e rotas de manutenção.
4. Compatibilização entre disciplinas: Alinhar as necessidades de engenharia elétrica, engenharia civil, caldeiraria, segurança e operação industrial.
5. Definição da sequência executiva: Estabelecer a ordem de isolamento, desmobilização, adequação, movimentação, reinstalação, conexão, inspeção e testes.
6. Distribuição de responsabilidades: Registrar quem aprova o layout, quem libera a área, quem acompanha a operação e quem executa cada frente de serviço.
7. Planejamento da documentação: Definir os registros de campo, desenhos revisados, listas de pendências, inspeções e critérios de aceite aplicáveis.
8. Validação da configuração: Revisar o layout proposto com as áreas envolvidas antes da execução e confirmar se as interfaces foram consideradas.

Essa sequência reduz decisões isoladas.

Por exemplo, deslocar uma máquina sem avaliar o comprimento dos cabos de força e comando pode exigir relançamento de cabos; alterar sua posição sem revisar a base pode afetar a ancoragem; e ocupar uma rota de circulação pode criar uma interferência operacional.

Por isso, a nova configuração deve ser analisada como um sistema integrado.

3. Riscos e controles no planejamento

Os controles devem ser detalhados pela engenharia responsável e pela equipe da planta, considerando os riscos reais da instalação.

A análise não substitui procedimentos internos, avaliações de segurança ou liberações exigidas para a execução.

Aspectos técnicos da contratação

Antes de contratar a alteração do layout, a organização pode responder às seguintes perguntas:

• Movimentação de máquinas: Quais equipamentos serão desmobilizados e reinstalados?
• Arranjo dos equipamentos: O layout aprovado está representado em documentação compatível com a condição atual da planta?
• Infraestrutura e conexões: A nova posição exige relançamento de cabos de força ou de comando?
• Infraestrutura e conexões: Será necessário adaptar leitos, eletrocalhas, tubulações ou outros elementos de infraestrutura?
• Bases e ancoragens: A base existente suporta a nova posição ou será necessário construir uma base civil ou um pad de concreto?
• Interfaces da execução: Como serão controladas as interferências com fluxo de produção, manutenção, circulação e utilidades?
• Condições operacionais: Quais áreas precisam participar da aprovação, incluindo engenharia, operação, manutenção e segurança?
• Programação da intervenção: Qual será a sequência de desmobilização, movimentação, reinstalação, conexão e validação?
• Registros da instalação: Quais documentos e registros devem ser entregues ao final da intervenção?
• Critérios de contratação: O fornecedor contratado assumirá apenas a movimentação ou também as adequações elétricas, civis e de infraestrutura?

A última pergunta é especialmente relevante porque diferencia uma movimentação física de uma entrega integrada.

Quando o fornecedor também coordena as adequações necessárias, a comunicação entre as frentes pode ser concentrada em uma única responsabilidade contratada, sem eliminar a necessidade de aprovação e acompanhamento da equipe da planta.

5. Integração com segurança e LOTO

O planejamento deve prever como a instalação será desenergizada, isolada e liberada para intervenção.

O bloqueio e etiquetagem, conhecido como LOTO, precisa ser incorporado à sequência executiva antes da desconexão dos equipamentos e da manipulação de cabos, comandos ou partes móveis.

A definição dos pontos de isolamento, dos responsáveis e das condições de liberação deve seguir os procedimentos internos da planta e a avaliação dos profissionais habilitados.

A etapa de segurança não deve ser tratada como uma atividade separada do planejamento do layout.

Ela se relaciona diretamente com a desmobilização, o controle de acessos, a movimentação, a reinstalação e a liberação para testes.

Etapas de desmobilização, movimentação e reinstalação

Linha do tempo do processo de desmobilização à reinstalação

O remanejamento de máquinas não deve ser tratado como um simples deslocamento físico.

A execução envolve preparação, desenergização, desconexão, retirada, adequação da infraestrutura, posicionamento, reinstalação, conexão e inspeção.

Cada etapa cria as condições de segurança e compatibilidade necessárias para a seguinte:

1. Preparação e conferência do escopo: Levantamento das condições da máquina, do local de origem e da posição final, considerando acessos, interferências, pontos de energia, cabos de força e comando, leitos, eletrocalhas, tubulações e necessidade de base civil.
2. Bloqueio, etiquetagem e desenergização: Aplicação do procedimento de bloqueio e etiquetagem, conhecido como LOTO, para controlar as fontes de energia antes da intervenção. A equipe deve confirmar o isolamento conforme os procedimentos internos aplicáveis à planta.
3. Desconexão e desmobilização: Identificação e desconexão dos cabos, comandos e demais interfaces necessárias, seguida da retirada planejada do equipamento. A sequência deve preservar a integridade da máquina, dos componentes e da infraestrutura existente.
4. Adequação do novo local: Adaptação ou instalação de leitos, eletrocalhas, tubulações e demais elementos necessários para receber o equipamento. Quando aplicável, também pode ser necessária a construção de base civil ou pad de concreto.

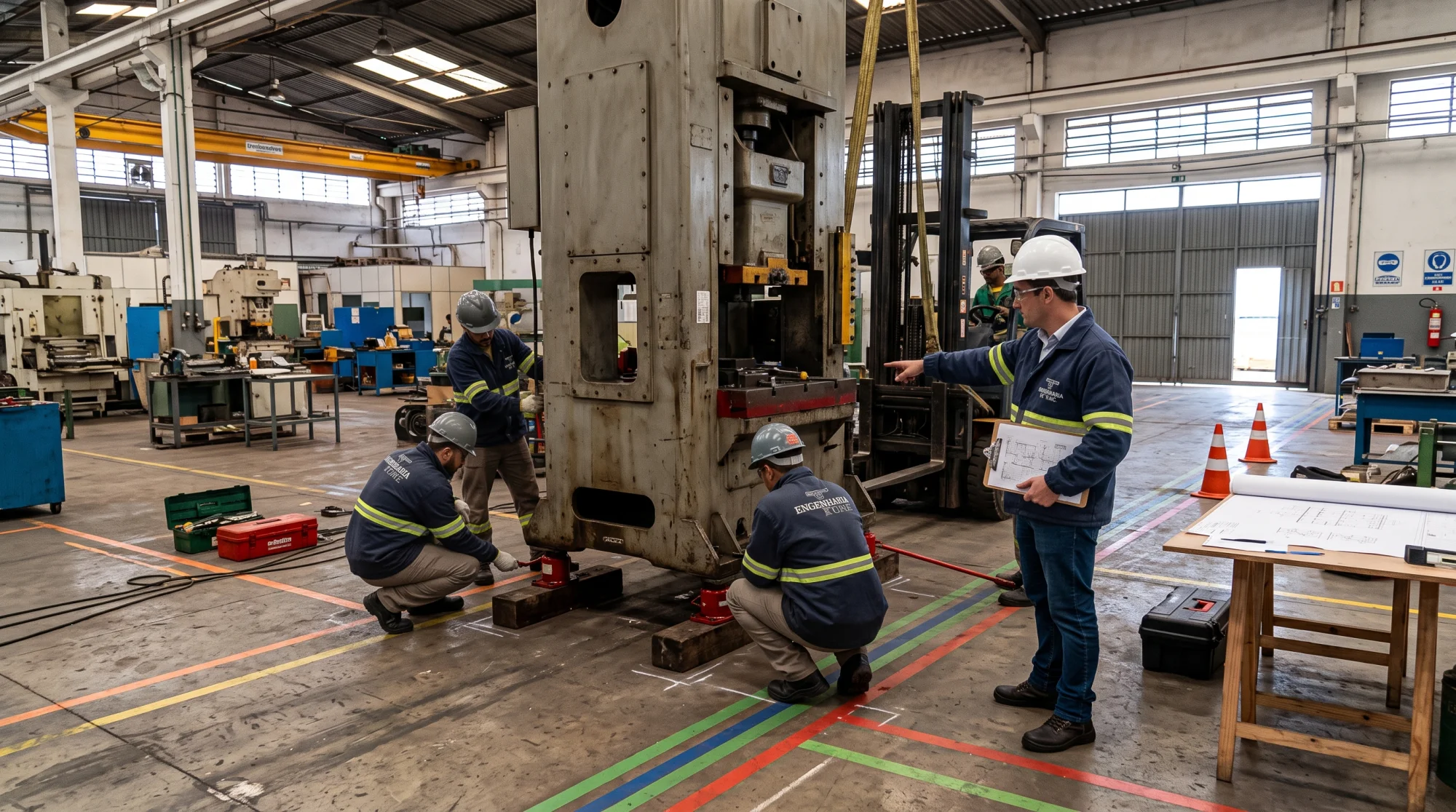

5. Movimentação e posicionamento: Transporte interno e posicionamento da máquina conforme a configuração planejada, respeitando as condições de acesso, estabilidade, alinhamento e interface com a base.
6. Ancoragem, reinstalação e conexão: Fixação do equipamento na posição final e relançamento dos cabos de força e comando, além da reconexão das interfaces previstas no escopo técnico.
7. Inspeção e comissionamento: Verificação das adaptações realizadas e execução dos testes necessários para confirmar se o conjunto foi reinstalado e funciona conforme o esperado. Os critérios específicos devem ser definidos de acordo com o equipamento, a planta e os procedimentos da operação.

Lista de verificação das interfaces técnicas

Antes da liberação para os testes, a equipe responsável deve verificar, conforme aplicável:

• Identificação da instalação: Identificação dos cabos de força e dos cabos de comando.
• Infraestrutura e conexões: Integridade, encaminhamento e compatibilidade do relançamento dos cabos.
• Infraestrutura e conexões: Adequação de leitos e eletrocalhas ao novo percurso.
• Arranjo dos equipamentos: Posicionamento e continuidade das tubulações necessárias.
• Bases e ancoragens: Compatibilidade entre a máquina, a base civil e os pontos de ancoragem.
• Estabilidade e posição final: Estabilidade e posição final do equipamento.
• Identificação da instalação: Identificação das interfaces elétricas, mecânicas e operacionais.
• Controle de energias: Remoção de materiais, ferramentas e bloqueios somente conforme o procedimento autorizado.
• Registros da instalação: Registro das inspeções e das pendências antes da etapa de comissionamento.

Essa conferência evita que uma alteração em uma disciplina comprometa outra.

Por isso, a reinstalação deve ser analisada como uma solução integrada de engenharia elétrica, civil e demais disciplinas necessárias, e não apenas como uma mudança de coordenadas da máquina.

Por que o bloqueio e a etiquetagem LOTO são importantes

O LOTO tem a função de controlar as fontes de energia durante a intervenção, impedindo a energização ou a movimentação inesperada do equipamento enquanto trabalhadores executam a desmobilização, a movimentação ou a reinstalação.

Em termos educacionais, o procedimento envolve identificar as fontes de energia, isolar os pontos correspondentes, aplicar os dispositivos de bloqueio e etiquetagem e verificar a condição segura antes do início do trabalho.

A aplicação prática deve seguir a análise de riscos, os procedimentos internos da planta e a orientação de profissionais habilitados.

A comunicação entre operação, manutenção, segurança do trabalho e equipe de execução é essencial para evitar liberações indevidas, acessos não controlados ou falhas na identificação dos pontos de comando e alimentação.

Atenção à ancoragem e às bases civis

A posição final da máquina precisa ser compatível com sua base, seus pontos de fixação e as condições do piso ou da estrutura existente.

Quando a configuração exigir uma nova solução de apoio, pode ser necessária a construção de uma base civil ou de um pad de concreto para permitir a ancoragem adequada.

A necessidade, a geometria, os materiais e os critérios de execução dependem da máquina, da carga, do local e da avaliação técnica em campo.

Portanto, não é recomendado definir a base apenas a partir das dimensões do equipamento.

A interface entre engenharia civil, estrutura, elétrica e operação deve ser verificada antes da reinstalação definitiva.

Próxima etapa: comissionamento

Depois da reinstalação, o comissionamento deve confirmar se as adaptações elétricas, civis e de infraestrutura foram implementadas de acordo com o escopo e se o conjunto apresenta condições para os testes previstos.

Consulte a seção sobre comissionamento para entender quais verificações devem ser organizadas antes da retomada das atividades.

Segurança operacional e controle de riscos no remanejamento

O remanejamento de máquinas deve ser tratado como uma intervenção de engenharia, e não apenas como uma atividade de transporte ou mudança de posição.

A segurança operacional depende da coordenação entre desenergização, bloqueio e etiquetagem, isolamento da área, controle de riscos mecânicos e elétricos, integridade da instalação e comunicação entre a equipe de execução e a operação industrial.

Ele organiza a identificação das fontes de energia, o desligamento, o isolamento, a aplicação dos dispositivos de bloqueio, a sinalização e a verificação das condições seguras antes do início do trabalho.

No contexto industrial, essa verificação deve considerar não apenas a energia elétrica, mas também outras fontes que possam criar riscos, como energia mecânica acumulada, pressão, movimento, gravidade ou acionamentos comandados por sistemas de controle.

A aplicação do LOTO deve seguir os procedimentos internos da planta e ser validada por profissionais habilitados, conforme os requisitos aplicáveis à instalação e à atividade.

Pontos de segurança a validar antes da intervenção

• Identificação da instalação: Identificação das máquinas, painéis, pontos de comando e fontes de energia relacionados ao equipamento.
• Programação da intervenção: Definição da sequência de desligamento e dos responsáveis por cada etapa.
• Informações para a equipe: Comunicação prévia com a operação industrial, manutenção, segurança do trabalho e demais equipes afetadas.
• Isolamento elétrico: Isolamento e sinalização da área de trabalho, com controle de acessos durante a intervenção.
• Controle de energias: Aplicação dos bloqueios e das etiquetas nos pontos definidos pelo procedimento da planta.
• Inspeções e verificações: Verificação da ausência de energia e da impossibilidade de acionamento antes da desconexão.
• Condições de segurança: Avaliação de riscos mecânicos associados à retirada, movimentação, posicionamento e reinstalação.
• Bases e ancoragens: Conferência das condições do piso, da base, da ancoragem e do espaço disponível para a instalação.
• Inspeções e verificações: Inspeção de cabos, eletrocalhas, leitos, tubulações e pontos de conexão que possam sofrer interferência.
• Movimentação de máquinas: Confirmação de que ferramentas, equipamentos de movimentação e meios de acesso são compatíveis com a atividade planejada.
• Inspeções e verificações: Definição dos critérios para inspeção, retirada dos bloqueios e liberação para testes.
• Registros da instalação: Registro das condições encontradas e das adequações necessárias antes da retomada da operação.

Essa lista é genérica e não substitui a análise de risco, o planejamento da atividade ou os procedimentos específicos da planta.

O escopo final deve considerar as características do equipamento, do layout industrial, das instalações e das interfaces com outros sistemas.

Aspectos técnicos da contratação

A desenergização é suficiente para iniciar o trabalho?

Não necessariamente.

Além de desligar o equipamento, é preciso isolar as fontes de energia, aplicar o bloqueio e a etiquetagem conforme o procedimento definido e verificar, por meio adequado, que não há condição perigosa remanescente.

A forma de verificação depende da instalação, do equipamento e das orientações técnicas aplicáveis.

Antes da retirada, é necessário confirmar que a equipe está fora da zona de risco, que ferramentas e materiais foram removidos, que proteções e componentes estão em condições adequadas e que a comunicação com a operação foi restabelecida.

Os testes devem ser planejados para controlar o acesso à área e impedir a exposição de pessoas a movimentos ou energias inesperadas.

O bloqueio elétrico elimina todos os riscos do remanejamento?

Não.

O bloqueio elétrico é uma parte importante do controle, mas o remanejamento também pode envolver riscos mecânicos, estruturais, de movimentação de cargas, de acesso e de interferência com outras instalações.

Por isso, a análise deve integrar segurança elétrica, integridade física da instalação e organização operacional.

A diferença deve ser comunicada à engenharia responsável e às equipes envolvidas, para que o escopo, os controles e a sequência de execução sejam revisados antes da continuidade.

Atenção à responsabilidade técnica e aos procedimentos da planta

A segurança do remanejamento depende de informações confiáveis sobre o equipamento, o layout, as fontes de energia e as condições de instalação.

Por isso, a intervenção deve ser planejada e acompanhada por profissionais habilitados, em conjunto com os responsáveis pela operação e pela segurança do trabalho, observando os procedimentos internos e os requisitos normativos aplicáveis.

A TEME Engenharia declara compromisso com segurança, excelência técnica e ética.

Em uma abordagem integrada, a avaliação pode envolver engenharia elétrica, engenharia civil e outras disciplinas necessárias para compatibilizar a instalação e reduzir improvisações.

A necessidade de cada frente deve ser definida a partir do levantamento técnico da planta, sem presumir soluções antes da análise em campo.

A definição do escopo e dos controles deve ser alinhada com a engenharia responsável e com os procedimentos da unidade industrial.

Adequações elétricas, civis e de infraestrutura

O remanejamento de máquinas não termina quando o equipamento chega ao novo ponto do layout.

A posição final precisa ser compatibilizada com a base de apoio, a ancoragem, as instalações elétricas, os cabos de força e comando, os leitos, as eletrocalhas, as tubulações e as demais interfaces da infraestrutura industrial.

Por isso, a alteração deve ser analisada como um sistema integrado, e não apenas como uma mudança de coordenadas dentro da planta.

Interfaces que precisam ser avaliadas

Máquina
├─ Base civil ou pad de concreto
│ └─ Nivelamento, apoio e ancoragem
├─ Instalação elétrica
│ └─ Cabos de força, proteção e alimentação
├─ Sistema de comando
│ └─ Cabos de comando, pontos de conexão e controle
├─ Infraestrutura de encaminhamento
│ └─ Leitos, eletrocalhas e suportação
└─ Utilidades e tubulações
└─ Compatibilização com o novo posicionamento e o fluxo operacional.

A interface entre essas disciplinas deve ser verificada antes da reinstalação.

Uma base corretamente posicionada, por exemplo, não elimina a necessidade de conferir o encaminhamento dos cabos.

Da mesma forma, a adequação de eletrocalhas ou tubulações pode depender do espaço disponível, dos acessos para manutenção e da posição definitiva do equipamento.

Tabela editorial de verificação

A tabela funciona como roteiro de análise, não como especificação executiva.

Dimensões, materiais, capacidades, métodos de fixação e demais requisitos devem ser definidos a partir de levantamento de campo, documentação técnica e avaliação dos profissionais responsáveis.

Compatibilização entre ancoragem, infraestrutura e posição final

A ancoragem deve ser considerada em conjunto com a posição final da máquina.

O equipamento precisa ocupar um local que permita sua instalação adequada, mantenha as interfaces acessíveis e não crie interferências com estruturas, rotas de circulação, painéis, leitos, eletrocalhas ou tubulações.

Quando a base existente não atende à nova configuração, pode ser necessária a construção de uma base civil ou de um pad de concreto.

Essa decisão depende das características do equipamento, das condições do piso, da posição definida no layout e dos requisitos de apoio e fixação.

A solução não deve ser escolhida apenas pela disponibilidade de espaço.

Na frente elétrica, o relançamento dos cabos de força e comando precisa acompanhar o novo arranjo físico.

Isso envolve avaliar rotas, pontos de entrada e saída, separação entre circuitos quando aplicável, proteção mecânica, acessibilidade e compatibilidade com a infraestrutura de encaminhamento.

Leitos e eletrocalhas podem precisar de adaptação ou reposicionamento para acompanhar a nova configuração.

As tubulações também devem ser verificadas nas interfaces com a máquina e com os demais sistemas da planta.

Uma mudança de posição pode alterar trajetos, cruzamentos, acessos e pontos de conexão.

A compatibilização antecipada reduz a possibilidade de improvisações durante a montagem e favorece uma inspeção mais clara antes do comissionamento.

A TEME Engenharia atua com uma abordagem integrada entre engenharia elétrica, civil e caldeiraria, conforme as necessidades do escopo.

Como fornecedor e instalador, a empresa centraliza a responsabilidade pelas frentes contratadas em uma única relação de execução, com foco em segurança, transparência, ética e excelência técnica.

As adequações efetivamente necessárias dependem do equipamento, da planta e das condições identificadas em campo.

Aspectos técnicos da contratação

Antes de aprovar a nova posição da máquina, a equipe industrial pode avaliar:

• Bases e ancoragens: A base existente suporta a configuração prevista para o equipamento?
• Bases e ancoragens: É necessário construir ou adequar um pad de concreto?
• Bases e ancoragens: Os pontos de ancoragem coincidem com a base e permanecem acessíveis?
• Infraestrutura e conexões: O trajeto dos cabos de força atende à nova distância e aos pontos de conexão?
• Infraestrutura e conexões: Os cabos de comando alcançam os painéis e pontos de controle sem criar uma instalação inadequada?
• Infraestrutura e conexões: Há espaço suficiente para leitos, eletrocalhas, suportes e manutenção?
• Infraestrutura e conexões: As tubulações interferem com estruturas, rotas de circulação ou outros equipamentos?
• Acessos e circulação: A nova posição preserva acessos para inspeção, operação e manutenção?
• Interfaces da execução: As interfaces elétricas, civis e de infraestrutura foram conferidas na mesma revisão?
• Registros da instalação: A documentação do layout atualizado representa a configuração que será instalada?
• Quais pontos precisam ser validados: Quais pontos precisam ser validados pela engenharia responsável antes da execução?

Esse levantamento ajuda a distinguir uma adequação planejada de uma adaptação improvisada.

Em uma alteração de layout industrial, a posição final do equipamento deve ser validada junto com sua base, suas conexões e os caminhos necessários para integrar a máquina à planta.

Comissionamento, setores atendidos e como avaliar um fornecedor

O comissionamento é a etapa que verifica se a máquina foi reinstalada corretamente e se as adaptações realizadas no novo layout funcionam conforme o esperado.

Depois da movimentação física, da adequação da infraestrutura e da reconexão dos sistemas, a equipe deve confirmar as condições de segurança, a integridade das interfaces e o comportamento funcional do conjunto antes da retomada operacional.

No contexto de uma alteração de layout industrial, esse processo não deve ser reduzido a um teste isolado da máquina.

Ele precisa considerar a relação entre equipamento, base, ancoragem, cabos de força, cabos de comando, eletrocalhas, leitos, tubulações, pontos de alimentação, dispositivos de controle e condições de operação.

A liberação deve seguir o escopo definido entre a indústria, a engenharia responsável e o fornecedor executor.

Checklist de comissionamento após a reinstalação

A lista abaixo é um roteiro educacional.

Os itens aplicáveis dependem do equipamento, da configuração da planta, dos documentos técnicos disponíveis e dos procedimentos internos da organização:

• Movimentação de máquinas: Confirmar que a reinstalação ocorreu na posição prevista no layout aprovado.
• Bases e ancoragens: Verificar a estabilidade do equipamento e a adequação da ancoragem à base existente ou ao novo pad de concreto quando aplicável.
• Bases e ancoragens: Inspecionar visualmente bases civis, fixações, proteções, acessos e possíveis interferências com circulação ou outros equipamentos.
• Identificação da instalação: Conferir o relançamento e a identificação dos cabos de força e de comando.
• Infraestrutura e conexões: Verificar a organização e a integridade de leitos, eletrocalhas e tubulações adaptados ou instalados para a nova configuração.
• Registros da instalação: Confirmar que as conexões elétricas e de comando correspondem à documentação e ao escopo aprovado.
• Interfaces da execução: Validar a continuidade das interfaces necessárias entre a máquina, os pontos de energia, os comandos e as utilidades envolvidas.
• Controle de energias: Confirmar que os procedimentos de bloqueio e etiquetagem foram encerrados de forma controlada antes da liberação para testes.
• Inspeções e verificações: Realizar inspeções e testes funcionais conforme os critérios técnicos definidos para o equipamento e para a planta.
• Tratamento de pendências: Registrar anomalias, pendências, correções realizadas e responsáveis pela tratativa.
• Verificação para liberação: Formalizar a liberação para operação ou indicar restrições que ainda precisem ser resolvidas.
• Registros da instalação: Organizar a documentação de entrega compatível com o escopo executado.

O comissionamento deve produzir evidências coerentes com o que foi contratado e executado.

Dependendo do escopo, isso pode envolver registros de inspeção, identificação das pendências, atualização de desenhos ou documentos técnicos e aceite entre as partes.

Não é adequado considerar a atividade concluída apenas porque a máquina chegou ao novo local ou foi energizada.

Aspectos técnicos da contratação

Antes dos testes, é necessário verificar se as condições de bloqueio foram tratadas conforme os procedimentos internos e se a liberação para energização foi autorizada pelas pessoas responsáveis.

O comissionamento, por sua vez, concentra-se na verificação da instalação e do funcionamento dentro do escopo definido.

A máquina pode ser testada imediatamente após a reinstalação?

Antes dos testes, devem ser avaliadas as condições mecânicas, elétricas, estruturais e operacionais do conjunto.

Também é necessário confirmar a conclusão das adequações previstas, a retirada segura de ferramentas e materiais, o controle de acessos e a comunicação entre as equipes envolvidas.

A relação exata não deve ser presumida sem avaliar o equipamento e o novo local de instalação.

Também é importante registrar as exclusões, as premissas e as informações que dependem de inspeção em campo.

A engenharia responsável, a equipe de segurança, a operação e os representantes do contratante devem participar conforme as responsabilidades definidas para a intervenção.

Critérios para comparar fornecedores

A comparação de fornecedores deve priorizar a clareza técnica e a capacidade de controlar as interfaces do serviço, e não apenas a descrição da movimentação do equipamento.

Alguns critérios informacionais úteis são:

• Arranjo dos equipamentos: Capacidade de compreender o layout industrial e o fluxo produtivo antes da execução.
• Movimentação de máquinas: Clareza sobre as etapas de diagnóstico, desmobilização, adequação, reinstalação e comissionamento.
• Critérios de contratação: Definição objetiva das responsabilidades do fornecedor e da contratante.
• Interfaces da execução: Inclusão das interfaces entre engenharia elétrica, engenharia civil, caldeiraria e infraestrutura quando necessárias.
• Controle de energias: Tratamento explícito dos procedimentos de desenergização, bloqueio e etiquetagem.
• Inspeções e verificações: Previsão de inspeções e testes compatíveis com o equipamento e com o escopo contratado.
• Registros da instalação: Organização da documentação de entrega e das pendências identificadas.
• Informações para a equipe: Transparência sobre informações ainda dependentes de levantamento de campo.
• Critérios de contratação: Capacidade de atuar como fornecedor e instalador em uma frente integrada quando esse modelo for adequado à planta.
• Informações para a equipe: Comunicação estruturada com a operação industrial para reduzir interferências na rotina produtiva.

Uma proposta tecnicamente consistente deve deixar claro o que será analisado, executado, testado e documentado.

Também deve evitar indicar prazos, resultados ou condições comerciais sem que esses elementos tenham sido definidos a partir das características da planta e do escopo contratado.

Aplicabilidade por setores

A necessidade de reinstalar máquinas e validar uma nova configuração pode surgir em diferentes ambientes industriais e institucionais.

Na manufatura, o trabalho pode estar relacionado à reorganização do fluxo produtivo ou à expansão da capacidade instalada.

Em montadoras, fabricantes de linha branca e indústrias de máquinas, a alteração pode envolver equipamentos, linhas e infraestrutura associada.

Em frigoríficos e na agroindústria, a análise deve considerar a integração com as condições específicas da operação e das utilidades existentes.

O mesmo raciocínio pode ser aplicado, de forma adaptada ao contexto, em mineração, infraestrutura, logística, saneamento, indústria química e de cosméticos e outras operações que dependam de equipamentos fixos e instalações coordenadas.

Cada setor apresenta riscos, restrições de acesso, requisitos operacionais e interfaces próprias.

Por isso, a definição técnica não deve ser copiada de uma planta para outra sem avaliação.

A TEME Engenharia informa atuação em soluções integradas de engenharia para setores como Infraestrutura, Mineração, Agroindústria e Indústria, além de atender demandas relacionadas a manufatura, montadoras, fabricantes de linha branca e frigoríficos no contexto deste serviço.

Sua proposta de centralizar responsabilidades estruturais e elétricas em uma única frente busca facilitar a coordenação entre disciplinas, sem substituir a análise específica de cada planta.

Consulte a TEME Engenharia sobre a necessidade da planta

Para avaliar uma possível alteração de layout, a consulta técnica deve apresentar, quando disponível, informações sobre o equipamento, a posição atual e a posição pretendida, o fluxo de produção, as restrições de acesso, os pontos de energia, os cabos de força e comando, a infraestrutura existente e as condições da base.

Fotografias, desenhos, documentos técnicos e registros de interferências também podem contribuir para a análise inicial, conforme a disponibilidade da contratante.

A TEME Engenharia pode ser consultada para discutir a necessidade específica da planta e a composição do escopo.

A avaliação deve esclarecer quais disciplinas serão necessárias, quais atividades dependem de levantamento em campo e como serão organizadas as etapas de execução, testes e documentação.

Essa abordagem está alinhada ao compromisso declarado da empresa com segurança, excelência técnica, ética e transparência.

Avaliação técnica e próximos passos

Para analisar a necessidade de remanejamento de máquinas, reúna as informações da instalação, os objetivos operacionais e as condições previstas para a execução.

Converse com a equipe da TEME Engenharia para esclarecer requisitos técnicos e solicitar uma avaliação adequada ao seu projeto.

Perguntas sobre o planejamento e a contratação

Por que o LOTO é importante no remanejamento de máquinas?

O procedimento de bloqueio e etiquetagem, conhecido como LOTO, é importante porque ajuda a impedir a energização ou a movimentação inesperada do equipamento durante a intervenção.

Quem deve autorizar a retirada dos bloqueios?

A autorização deve seguir o procedimento interno da planta e a responsabilidade definida no planejamento da atividade.

Quando a máquina pode ser liberada para testes?

A liberação deve ocorrer somente após a conclusão das inspeções previstas, a recomposição das condições necessárias de segurança, a verificação das conexões e da estabilidade do equipamento e a autorização dos responsáveis.

O que fazer quando a condição encontrada em campo diverge do planejamento?

A atividade deve ser interrompida ou reavaliada conforme o procedimento interno aplicável.

O LOTO faz parte do comissionamento?

O bloqueio e a etiquetagem são controles de segurança aplicados principalmente durante a preparação, a desenergização, a intervenção e a reconexão.
